超ローコストＰＩＣＷＲＩＴＥＲの製作
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
「ＰＩＣＢＡＳＩＣコンパイラ」からスピンオフ！！
過去記事を参照することなどを考えて該当する過去記事は「ＰＩＣＢＡＳＩＣコンパイラ」のまま連載回もそのままとします。
以後は前回記事からの流れで［第２３６回］からとします。
「ＰＩＣＢＡＳＩＣコンパイラ」はなるべく早く連載を再開したいと考えています。
ＰＩＣはローコスト、高機能で種類も豊富なお手軽マイコンですがプログラムを書き込むためのＷＲＩＴＥＲが必要です。
それをできるだけ安価に作ってしまおうというプロジェクトです。
最終的には製品化を考えています（組立キット、完成品）。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

［第２７２回］



●ＰＩＣ１６Ｆ７１６（４）ＰＩＣＷＲＩＴＥＲのテスト

今回はＰＩＣＷＲＩＴＥＲのテストです。
ＰＩＣ１６Ｆ７１６に対して／ＰＩＣＲＤ、／ＰＩＣＷＲ、／ＥＲＡＳＥのテストを行ないます。
ＰＩＣ１６Ｆ７１６のＷＲＩＴＥプログラムについて確認してみたところ今までさわってきたＰＩＣとは一部ですがＷＲＩＴＥコマンドが異なっていることがわかりましたのでそのところのプログラムを追加変更してあらたにＴＹＰＥ＝４を設けました。
毎度のことですがＰＩＣについてはなんだかなあという感じです。
下はＰＩＣ１６Ｆ７１６のテストを行なったときのログです。
最初に／ＰＩＣＩＤＣＫでＤＥＶＩＣＥ　ＩＤを読み出しました。
logfile piciolog\0427092325.txt open
*** pic i/o ***
picio-30 connected
>/picidck
400C[45][11]
>

ＤＥＶＩＣＥ　ＩＤとして１１４５が読み出されました。

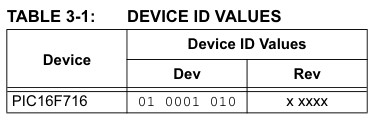

ＰＩＣ１６Ｆ７１６のＤＥＶＩＣＥ　ＩＤは１１４Ｘ／５Ｘです。

［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．　ＰＩＣ１６Ｆ７１６　Ｍｅｍｏｒｙ　Ｐｒｏｇｒａｍｍｉｎｇ　Ｓｐｅｃｉｆｉｃａｔｉｏｎ

／ＰＩＣＴＹＰＥコマンドを実行しました。
ＰＩＣ１６Ｆ７１６はＴＹＰＥ＝４です。
>/pictype=4
pictype=34
[04][11][00][69]
>

続いて／ＰＩＣＲＤＦを実行しました。
>/picrdf
400E[45][11][BB][3F]
type=04,uadrs=00
[08]
0000[10][05][28][FF][3F][FF][3F][FF][3F][FF][3F][83][16][07][30][9F][00]
0010[10][85][01][86][01][83][12][22][08][85][00][14][20][21][08][86][00]
0020[10][A1][0B][0D][28][A2][03][0B][28][00][00][A0][0B][14][28][08][00]
0030[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0040[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]


07D0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07E0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07F0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
[01]
type=04,uadrs=01
[08]
400E[BB][3F][BB][3F]
[10]
>

続いて実行した／ＰＩＣＲＤＦでは先に秋月のＰＩＣプログラマで書き込んだテストプログラムが読み出されました。
／ＰＩＣＲＤはＯＫのようです。

／ＥＲＡＳＥを実行したあともう一度／ＰＩＣＲＤＦコマンドを入力しました。
>/erase
400E[03][01][00][00]
>/picrdf
400E[03][01][00][00]
type=04,uadrs=00
[08]
0000[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0010[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0020[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0030[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0040[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]


07D0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07E0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07F0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
[01]
type=04,uadrs=01
[08]
400E[FF][3F][FF][3F]
[10]
>

／ＥＲＡＳＥもＯＫです。

／ＨＬＯＡＤを実行してテスト用のＨＥＸファイルをロードしたあと／ＰＩＣＷＲを実行し続いて／ＶＥＲＩＦＹを実行しました。
>/hload 16f716testb.hex
loading 16f716testb.hex ...
i=175,binbfend=72
>/picwr
400E[FF][3F][FF][3F]
i=6,b=2,[04]0000
[05][04][02][00][00][00][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(01)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)
i=12,b=2,[00]0000
[05][00][02][00][00][05][28][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(01)(00)(02)(00)(00)(00)(00)(00)(02)(04)(FF)(3F)(FF)(3F)(FF)(3F)
i=22,b=6,[00]000a
[05][00][06][00][0A][83][16][07][30][9F][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(01)(00)(06)(00)(0A)(00)(00)(00)(10)(04)(FF)(3F)(FF)(3F)(FF)(3F)


i=68,b=2,[00]400e
[05][00][02][40][0E][BB][3F][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(03)(00)(02)(40)(0E)(00)(00)(00)(30)(04)(FF)(3F)(FF)(3F)(FF)(3F)
picwrend

>/verify
inbfend=0
400E[03][00][02][40]
i=6,b=2,[04]0000
[06][04][02][00][00][00][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(01)(03)(00)(02)(40)(0E)(00)(00)(00)(30)(04)(FF)(3F)(FF)(3F)(FF)(3F)
i=12,b=2,[00]0000
[06][00][02][00][00][05][28][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(02)(05)(28)(02)(40)(0E)(00)(00)(00)(30)(04)(FF)(3F)(FF)(3F)(FF)(3F)
[o][o]

i=68,b=2,[00]400e
[06][00][02][40][0E][BB][3F][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(BB)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)
[o][o]
vfend
error=0
>

ベリファイの結果はｅｒｒｏｒ＝０になりました。

念のため／ＰＩＣＲＤＦを実行しました。
>/picrdf 16f716testb250427.hex
400E[BB][3F][FF][3F]
type=04,uadrs=00
[08]
0000[10][05][28][FF][3F][FF][3F][FF][3F][FF][3F][83][16][07][30][9F][00]
0010[10][85][01][86][01][83][12][22][08][85][00][14][20][21][08][86][00]
0020[10][A1][0B][0D][28][A2][03][0B][28][00][00][A0][0B][14][28][08][00]
0030[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0040[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]


07D0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07E0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07F0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
[01]
type=04,uadrs=01
[08]
400E[BB][3F][FF][3F]
[10]
>/exit


今回のＰＩＣ１６Ｆ７１６に対するＷＲＩＴＥＲプログラムのテストはＶｐｐ＝９Ｖで実行しました。

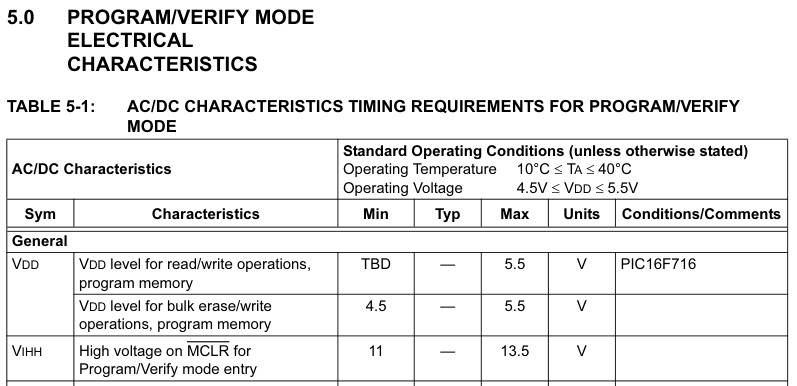

ＰＩＣ１６Ｆ７１６のＶｐｐは１１Ｖ〜１３．５Ｖです。
既定値よりも２Ｖ低い電圧ですが問題なく書き込みも消去もできました。

［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．　ＰＩＣ１６Ｆ７１６　Ｍｅｍｏｒｙ　Ｐｒｏｇｒａｍｍｉｎｇ　Ｓｐｅｃｉｆｉｃａｔｉｏｎ

ＰＩＣ１６Ｆ７１６については今回で終わりです。

超ローコストＰＩＣＷＲＩＴＥＲの製作［第２７２回］
２０２５．４．２８　ｕｐｌｏａｄ
