［第２９１回］



●ＰＩＣ１６Ｆ５４（９）リバースエンジニアリング（５）


前回の続きです。
前回は秋月のＰＩＣプログラマでＰＩＣ１６Ｆ５４に書き込みを行なっているときのＰＧＣとＰＧＤのパルスを記録してその最初のところの解析をしました。

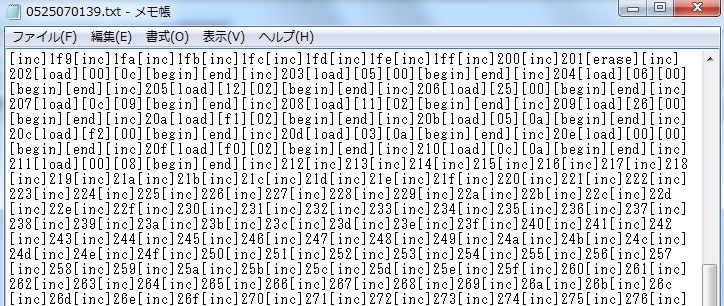

［ｉｎｃ］Ｎｏ．２０２からデータ（プログラム）の書き込みが始まって［ｉｎｃ］Ｎｏ．２１１の後最後の［００］［０８］をＷＲＩＴＥしたところまでを説明しました。

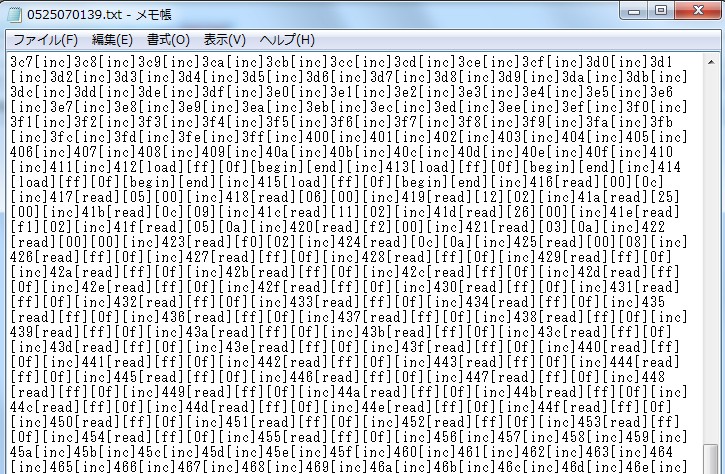

その後はまた［ｉｎｃ］がずっと続いています。



［ｉｎｃ］Ｎｏ．４１２まで続いた後［ｆｆ］［０ｆ］を４回ＷＲＩＴＥしています。
４回ＷＲＩＴＥしていることから見ておそらくＵＳＥＲ　ＩＤのＷＲＩＴＥだと考えられます。
ちょいと頼りない表現なのはそのところまでの［ｉｎｃ］の回数に疑問があるからです。
前回書きましたように［ｉｎｃ］Ｎｏ．２０２の実行によってプログラムカウンタが示すアドレスは０００になり、そこからユーザープログラムのＷＲＩＴＥが行なわれました。
ここでＰＩＣ１６Ｆ５４にＷＲＩＴＥしているテストプログラムではＵＳＥＲ　ＩＤは指定していません。
何も指定していないときには秋月のＰＩＣプログラマは［ＦＦ］［０Ｆ］をＵＳＥＲ　ＩＤアドレスにＷＲＩＴＥするようです。
ＰＩＣ１６Ｆ５４のＵＳＥＲ　ＩＤのアドレスは２００〜２０３の４ワードです。
アドレス０００が［ｉｎｃ］Ｎｏ．２０２の実行後ですからアドレス２００は［ｉｎｃ］Ｎｏ．４０２の実行後になるはずです。
ところが上の記録では［ｉｎｃ］Ｎｏ．は４１２ですから１０Ｈ（１６）回［ｉｎｃ］が多く実行されています。
意味不明です。
秋月のＰＩＣプログラマの書き込みプログラムに起因する何かのせいでそうなっているのだとしか考えられません。
これはおかしいのですがＰＩＣ１６Ｆ５４の場合アドレス２００〜２０３以外へのＷＲＩＴＥは無視される（アドレスのイメージとして２００〜２０３へのＷＲＩＴＥになる？）らしいので結果としてそれでもよいようです。

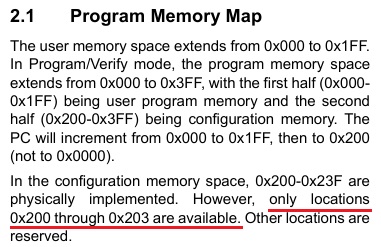

［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．　ＰＩＣ１６Ｆ５Ｘ　Ｍｅｍｏｒｙ　Ｐｒｏｇｒａｍｍｉｎｇ　Ｓｐｅｃｉｆｉｃａｔｉｏｎ

実はおかしなところはこの後にも出てきます。
そのあたりについても書くつもりだったのですが本日も時間がなくなってしまいました。
相変わらず多忙です。
続きは次回に書くことにいたします。

超ローコストＰＩＣＷＲＩＴＥＲの製作［第２９１回］
２０２５．５．３１　ｕｐｌｏａｄ
