超ローコストＰＩＣＷＲＩＴＥＲの製作
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
「ＰＩＣＢＡＳＩＣコンパイラ」からスピンオフ！！
過去記事を参照することなどを考えて該当する過去記事は「ＰＩＣＢＡＳＩＣコンパイラ」のまま連載回もそのままとします。
以後は前回記事からの流れで［第２３６回］からとします。
「ＰＩＣＢＡＳＩＣコンパイラ」はなるべく早く連載を再開したいと考えています。
ＰＩＣはローコスト、高機能で種類も豊富なお手軽マイコンですがプログラムを書き込むためのＷＲＩＴＥＲが必要です。
それをできるだけ安価に作ってしまおうというプロジェクトです。
最終的には製品化を考えています（組立キット、完成品）。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

［第２９０回］



●ＰＩＣ１６Ｆ５４（８）リバースエンジニアリング（４）

やっと。
ＰＩＣ１６Ｆ５４のためのＷＲＩＴＥＲプログラムが出来ました。
なまじ原始的なＰＩＣゆえになかなかに面倒なプログラム作業で結構手間がかかりました。
一時は投げてしまいそうになったのですけれど。
やっぱり諦めてしまってはいけません。
初志貫徹であります。
でありますけれど。
本当にＰＩＣというのはどうしてこうもクセつよなのでありましょうか。
ま。
ぼやくのはほどほどにいたしまして。
ＰＩＣ１６Ｆ５４ＷＲＩＴＥＲプログラムについて理解できましたので、まずは書きかけ途中の秋月ＰＩＣプログラマの解析について早々に片付けてしまいたいと思います。

前回はＵＳＥＲ　ＩＤを含めて全消去するためにＶｐｐアクティブの後［ｉｎｃ］コマンドを２０１Ｈ回発行してから［ｅｒａｓｅ］コマンドを発行したところまで解析しました。
ＰＩＣ１６Ｆ５４はＶｐｐをアクティブにするとプログラムカウンタが３ＦＦにセットされます。
アドレス３ＦＦはＣｏｎｆｉｇのアドレスです。
その位置で［ｉｎｃ］コマンドを一回実行するとプログラムカウンタは０００になります。
ユーザープログラム領域のトップアドレスです。
そこから続いて［ｉｎｃ］コマンドを２００Ｈ回実行するとアドレスは２００になります。
Ｕｓｅｒ　ＩＤの先頭アドレスです。
そこで［ｅｒａｓｅ］コマンドを実行すると全消去されます。
前回はそこまで説明をしました。
今回はその続きです。

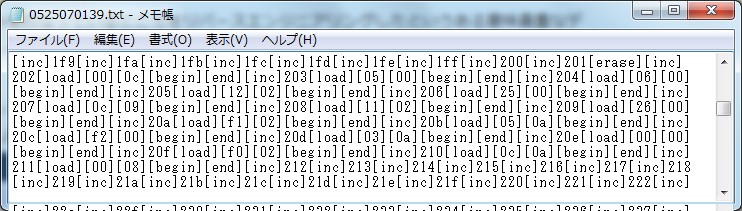

［ｅｒａｓｅ］のあと［ｉｎｃ］を１回実行しています。
Ｕｓｅｒ　ＩＤアドレス（２００）で［ｉｎｃ］を実行するとアドレスは２０１になるはずです。
しかし上の画像の２行目を見るとどうもアドレスは０００になっているようです。
おそらくアドレス２００での［ｅｒａｓｅ］の後、ここで一度ＶｐｐをＯＦＦにしてから再度ＶｐｐをＯＮにしているのではないかと思います。

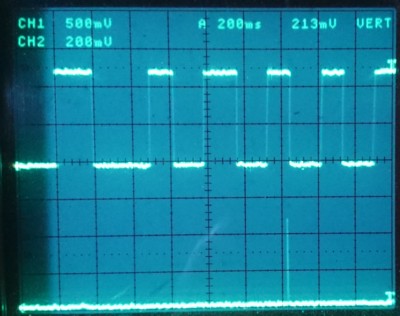

下はＰＩＣ１６Ｆ５４にプログラムをＷＲＩＴＥしているときの秋月ＰＩＣプログラマのＶｐｐ出力波形です。

上側（ＣＨ１）がＶｐｐです。
Ｈ電圧は１３．５Ｖです。
１００ｍｓ〜２００ｍｓぐらいのＨ出力が数回出ています。
このＨ出力のタイミングと上のコマンド解析との同期を取ろうとしたのですがなかなか困難でそれはできませんでした。
しかしこの波形からＰＩＣ１６Ｆ５４のプログラムカウンタをクリアするためにＶｐｐのＯＮ／ＯＦＦを行なっているらしいことは容易に推測できます。
多分そういうことに間違いはないと思います。
それでひとつ上の先ほどの画像を見ると［ｉｎｃ］ｎｏ．２０２の後に［ｌｏａｄ］［００］［０ｃ］［ｂｅｇｉｎ］［ｅｎｄ］というようにコマンドが続いています。
［ｌｏａｄ］コマンドでデータ［００］［０ｃ］をＷＲＩＴＥバッファにセットして［ｂｅｇｉｎ］［ｅｎｄ］でそのときのプログラムカウンタの示すメモリアドレスに２バイト（１ワード）を書き込む手続きです。

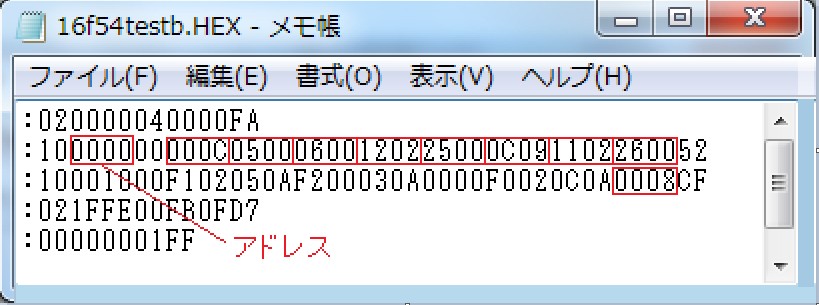

下は書き込み元のＨＥＸファイルです。

アドレス００００のデータは０００Ｃです。
その次のアドレスのデータは０５００です。
さきほどの解析データを見ると［ｉｎｃ］［ｌｏａｄ［ｘｘ］［ｘｘ］［ｂｅｇｉｎ］［ｅｎｄ］を繰り返してデータを書き込んでいることが読み取れます。
最後のデータは０００８です。
解析データの下から２行目で実行されています。

本日はここまでです。
次回に続きます。
