［第２８９回］



●ＰＩＣ１６Ｆ５４（７）リバースエンジニアリング（３）

秋月のＰＩＣプログラマの解析を行なったことでかえって泥沼にはまってしまった原因はＰＩＣ１６Ｆ５４のＤｏｃｕｍｅｎｔをしっかり読まなかったことがそもそもの原因だったので誰に文句を言う筋合いではないのですけれど。
ひとこと言いたいです。
ＰＩＣ１６Ｆ５４用のＤｏｃｕｍｅｎｔに間違いがありました。
ま。ときどきあることなのですけれど（困るぅ）。
それに振り回されてしまいました。


［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．　ＰＩＣ１６Ｆ５Ｘ　Ｍｅｍｏｒｙ　Ｐｒｏｇｒａｍｍｉｎｇ　Ｓｐｅｃｉｆｉｃａｔｉｏｎ

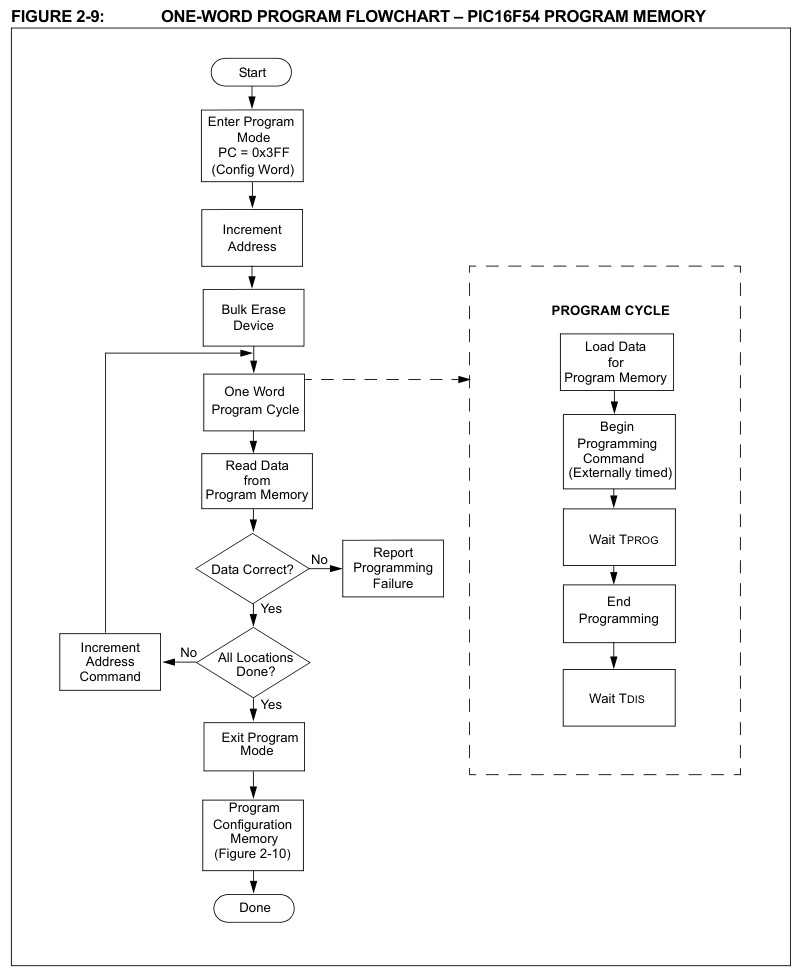

図の上から２つ目［Ｉｎｃｒｅｍｅｎｔ　Ａｄｄｒｅｓｓ］が違っています。
これはおかしいです。
この通りにプログラムするとＢｕｌｋ　ＥｒａｓｅもプログラムのＷｒｉｔｅもできません。
おかしいとは思ったのですけれど。
たまたま私の書いたプログラムにもバグがあったために正しい判断ができないまま泥沼になってしまったのでした。
上図の場合［Ｉｎｃｒｅｍｅｎｔ　Ａｄｄｒｅｓｓ］はその位置ではなくてその下の［Ｂｕｌｋ　Ｅｒａｓｅ］の次に置かれるべきです。
今までのＰＩＣの場合Ｂｕｌｋ　ＥｒａｓｅコマンドはＣｏｎｆｉｇアドレスで発行されるのが通例です。
よくよくＰＩＣ１６Ｆ５４のＤｏｃｕｍｅｎｔを読んでみましたら。
ちゃんとそのように書いてありました。
今までと同じだろうと思ったのでここは読んでいませんでした。

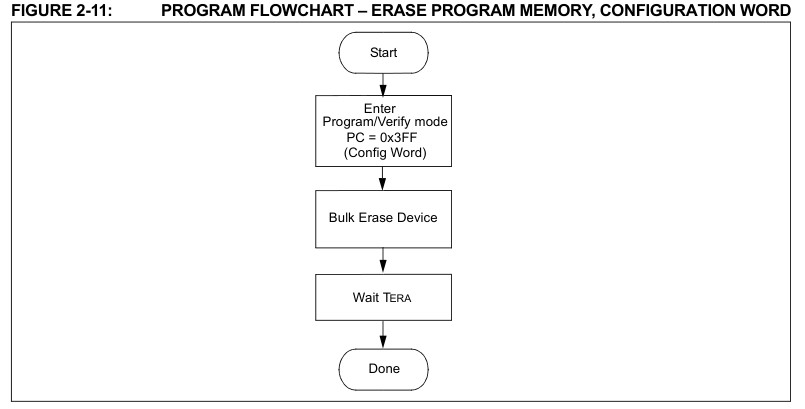

［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．　ＰＩＣ１６Ｆ５Ｘ　Ｍｅｍｏｒｙ　Ｐｒｏｇｒａｍｍｉｎｇ　Ｓｐｅｃｉｆｉｃａｔｉｏｎ

ただしこの場合にはＥｒａｓｅされるのはＵｓｅｒのプログラムエリアとＣｏｎｆｉｇのみです。
Ｕｓｅｒ　ＩＤはＥｒａｓｅされません。
Ｕｓｅｒ　ＩＤを含めて全て消去するためには下のようにする必要があります。

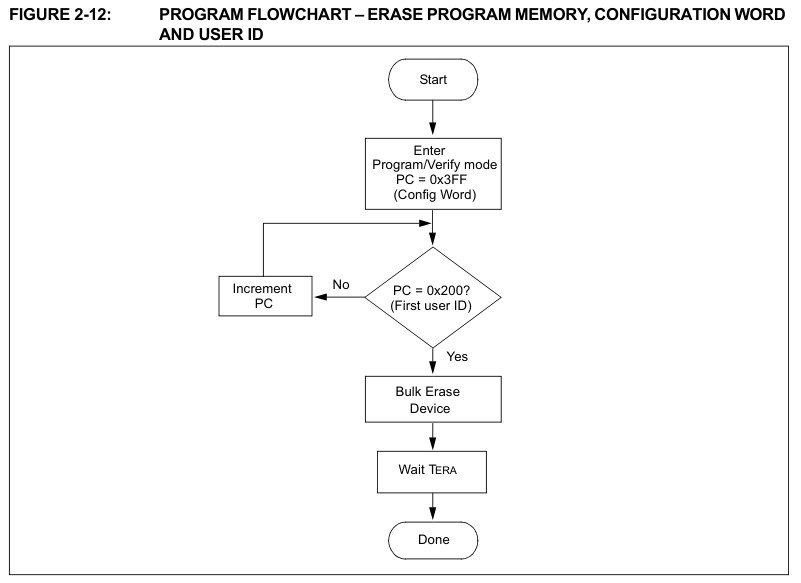

［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．　ＰＩＣ１６Ｆ５Ｘ　Ｍｅｍｏｒｙ　Ｐｒｏｇｒａｍｍｉｎｇ　Ｓｐｅｃｉｆｉｃａｔｉｏｎ

なんだかなあという感じです。
毎度のことながらＭｉｃｒｏｃｈｉｐ様は何でも有りです。
Ｕｓｅｒ　ＩＤを含めて全消去するにはＵｓｅｒ　ＩＤアドレス（２００）でＥｒａｓｅコマンドを発行します。

そういうことだったのでした。
秋月のＰＩＣプログラマは当然Ｕｓｅｒ　ＩＤを含めて全部のエリアをクリアするために上の図の通りの手続きをしていたのです。
ＰＩＣ１６Ｆ５４の場合Ｖｐｐをアクティブにすることでプログラム／ベリファイモードになってそのときプログラムアドレスカウンタはＣｏｎｆｉｇアドレス（３ＦＦ）にセットされます（前回引用Ｄｏｃｕｍｅｎｔ　２．４．１）。
そこでＩｎｃｒｅｍｅｎｔコマンドを１回送出するとプログラムアドレスは０００になります（前回引用Ｄｏｃｕｍｅｎｔ　２．４．２．３）。
そこからアドレス２００にプログラムカウンタを進めるにはさらにＩｎｃｒｅｍｅｎｔコマンドを２００（１６進数）回発行する必要があります。
つまり合計２０１（１６進数）回です。
そこでＥｒａｓｅコマンドを発行するとＵｓｅｒ　ＩＤを含めて全消去します。
やっと。
納得です。
なお現在作成中のＰＩＣＷＲＩＴＥＲプログラムではＵＳＥＲ　ＩＤの消去や書き込みは考慮しません。
個人ユーザーの場合ＵＳＥＲ　ＩＤなどを設定することは多分ないだろうとの判断からですし、できるだけ簡単なプログラムにしたいという考えからでもあります。

次回に続きます。
