［第２８８回］



●ＰＩＣ１６Ｆ５４（６）リバースエンジニアリング（２）

ＣＰＬＤロジアナのプログラムを変形して作った秋月のＰＩＣＷＲＩＴＥＲ解析ツールを使ってＰＩＣ１６Ｆ５４を書き込み中のパルスを読み取りそれを解読したところ［ｉｎｃ］コマンドのオンパレードになりました。
いったい何をやっておるんじゃあ？
なまじ精度のよい解析ツールを作ってしまったためになおさら混乱することになってしまいました。
いくら何でもこんなアホなやり方はないだろうという先入観が余計混迷に拍車をかけてしまいました。
昔の人はよいことを言いました。
読書百遍意おのずから通ず。
Ｄｏｃｕｍｅｎｔは理解できるまで何回でも何回でも読むべきでありました。
思うにＰＩＣ１６Ｆ５４は初期の石でそういうまわりくどい方法をとらなければならなかったという視点を持つべきでありました。
そのあたりのことが理解できた今、迷いに迷ったことのあれこれをここに書いてみたってそれほど有益とは思われません。
何をどのように理解できたのかということについて書くべきでありましょう。
いささか専門的にすぎるかもしれませんがふつうＰＩＣの書き込みについて知る機会は稀だと思います。
おそらくネット上でもそれを解説するものは少ないかと。
皆様の好奇心を多少なりとも満足させられましたら幸いであります。
ということで。
今回はせっかく秋月のＰＩＣプログラマがＰＩＣ１６Ｆ５４の書き込みを行なっているところをリバースエンジニアリングしたというある意味貴重なデータが取れて、しかもそれを解析してみたところ極めて精度が高いデータであることがわかりましたのでＭｉｃｒｏｃｈｉｐのＤｏｃｕｍｅｎｔを引用しつつ解析してみたいと思います。

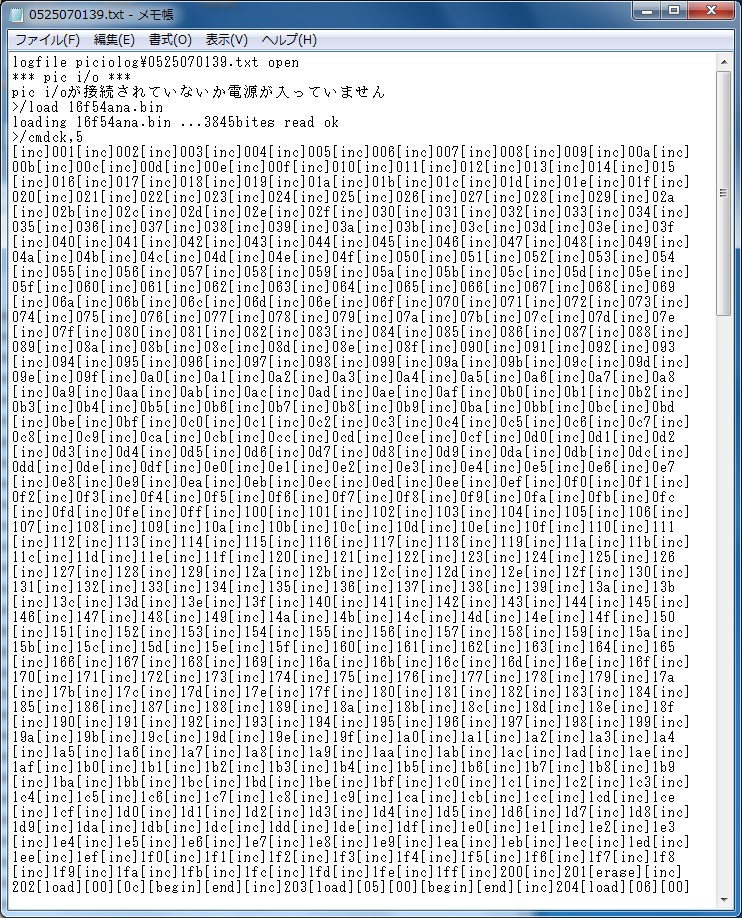

前回のドキュメントでは［ＩＮＣ］命令を何回出力しているのかカウントしたつもりだったのですがちょっとほかに気になることなどがあってそこのところが欲しい数値になっていませんでしたのでＣ＋＋プログラムを少し書き直しました。

最初の［ｉｎｃ］が００１で始まって［ｉｎｃ］だけが２０１まで続いています。
２０１は十進ではなくて１６進数です。
つまりこの数値はそのままアドレスを示す数になります。

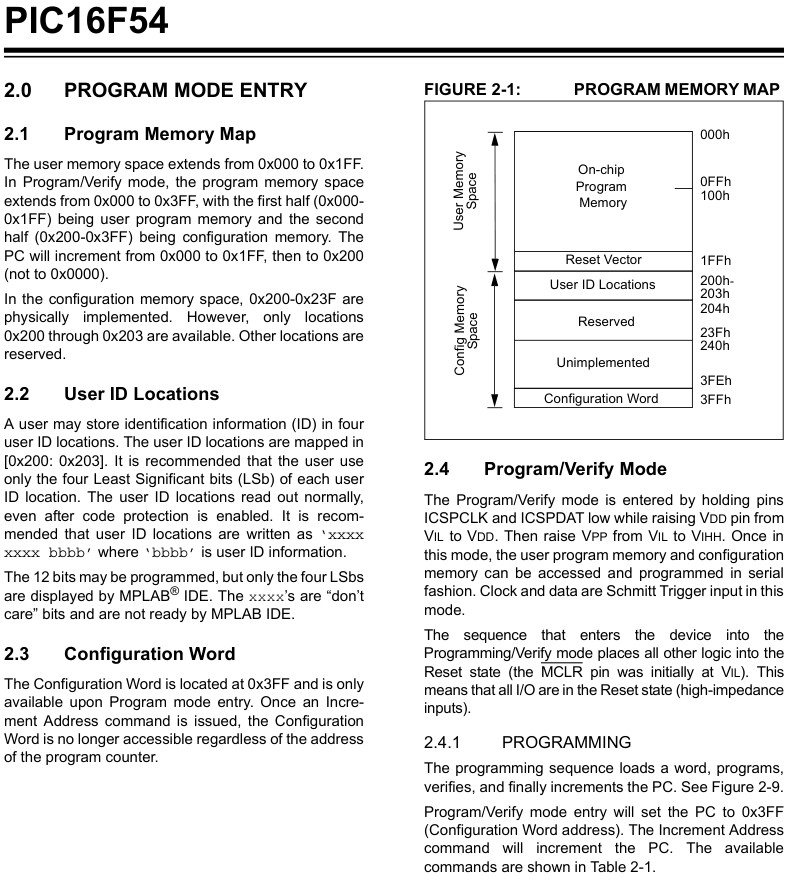

ＰＩＣ１６Ｆ５４はＶｐｐがアクティブになったときにアドレスカウンタに３ＦＦをセットします。
３ＦＦはＣＯＮＦＩＧのアドレスです。
私は今までのＰＩＣの例から当然そこで［ｅｒａｓｅ］コマンドが発行されるものと思ってしまいました。
しかしなんと秋月のＰＩＣプログラマさまはそこを素通りされてしまわれたご様子。
そこが理解できていなかったために愚かにも数日の貴重な時間を費やしてしまったのでありました。


［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．　ＰＩＣ１６Ｆ５Ｘ　Ｍｅｍｏｒｙ　Ｐｒｏｇｒａｍｍｉｎｇ　Ｓｐｅｃｉｆｉｃａｔｉｏｎ

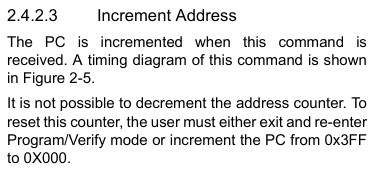

アドレス３ＦＦのときに［ｉｎｃ］コマンドを実行するとどうなるか。
ＰＩＣ１６Ｆ５４のアドレスカウンタは０００にクリアされます。
下の引用文は前回もお見せしました。


［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．　ＰＩＣ１６Ｆ５Ｘ　Ｍｅｍｏｒｙ　Ｐｒｏｇｒａｍｍｉｎｇ　Ｓｐｅｃｉｆｉｃａｔｉｏｎ

説明の途中ですが時間がなくなってしまいました。
次回に続きます。
