超ローコストＰＩＣＷＲＩＴＥＲの製作
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
「ＰＩＣＢＡＳＩＣコンパイラ」からスピンオフ！！
過去記事を参照することなどを考えて該当する過去記事は「ＰＩＣＢＡＳＩＣコンパイラ」のまま連載回もそのままとします。
以後は前回記事からの流れで［第２３６回］からとします。
「ＰＩＣＢＡＳＩＣコンパイラ」はなるべく早く連載を再開したいと考えています。
ＰＩＣはローコスト、高機能で種類も豊富なお手軽マイコンですがプログラムを書き込むためのＷＲＩＴＥＲが必要です。
それをできるだけ安価に作ってしまおうというプロジェクトです。
最終的には製品化を考えています（組立キット、完成品）。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
［第２８７回］
●ＰＩＣ１６Ｆ５４（５）リバースエンジニアリング
ＰＩＣ１６Ｆ５４は多分最も初期のＰＩＣだと思います。
近年の新しいＰＩＣは機能も盛り沢山ですけれど書き込みプログラムもどんどん複雑になってきていてとても簡単には料理できそうにないものが増えてきています。
そういうＰＩＣにてこずるというのなら仕方がないとも言えるのですが、ＰＩＣ１６Ｆ５４なんてシンプルなＰＩＣの書き込みができないなんて自分でもちょっと信じられない思いでした。
そういう思いもあってなかなか諦めきれずになんとたっぷり１０日間も泥沼でもがいてしまうという情けないといいますか実に我ながらみっともない状況が続いてしまいました。
実際［第２８３回］に書きましたようにこれ以上泥沼に足を取られていては深みにはまるばかりということでＰＩＣ１６Ｆ５４についてはもう諦めてしまうつもりでした。
ええ。
残念ですけれど。
名誉ある撤退であります（どこがやねん）。
んでも。
やっぱり諦めきれないのでありますね。
まるで少年のようにジジイの胸が痛むのであります。
自尊心が傷つくのでありますよ。
それで。
一旦は投げてしまうつもりだったのに振り返ってみましたら未練がましくずるずると１０日間も出口の無い泥沼をさまようことになってしまいました。
が。
何回も書いておりますように。
やっぱり投げたらあかん。
のでありました。
とうとうあの感動の瞬間がやっと訪れたのであります。
「わかったぞ！そういうことだったんだ！」
何回も何回も繰り返しドキュメントを読んだのにどうしても理解できなかったのでしたが。
それがわかってみたらなんてこともない当たり前のことだったのでした。
どーしてこれがわからなかったのか！
というような次第で今はちょっと久し振りに気分が高揚しております。
わかってしまえばどうということもない話なのでそこのところを手短にまとめてしまえばよいのですけれど。
苦しみもがいた過程でひょっとしたら今後に役立つかもしれない解析のためのツールといいますかちょいとしたプログラムも作ってしまいましたので、まずはそのあたりについてざっと書いておくことにいたします。
とにかく。
あがけばあがくだけおかしくなってきてＷＲＩＴＥもＥＲＡＳＥもさっぱりだめという状況が何日も続いて全く進展がありません。
ところが秋月のＰＩＣプログラマでは全く問題なくＷＲＩＴＥもＥＲＡＳＥもできてしまいます。
当然のことながら。
一体秋月のＰＩＣプログラマ様はどうやっているのだろう。
そこのところが是非知りたい。
秋月のＰＩＣプログラマの解析については［第２１９回］あたりに書いております。
そこで今回も同じことをやってみることにしました。
駄目なときには何でもとにかくやってみることです。
下手な鉄砲も数撃ちゃ当たる。
うーん。ちょっと違うか。
犬も歩けば棒に当たる。
これも違うかなあ。
とにかく。

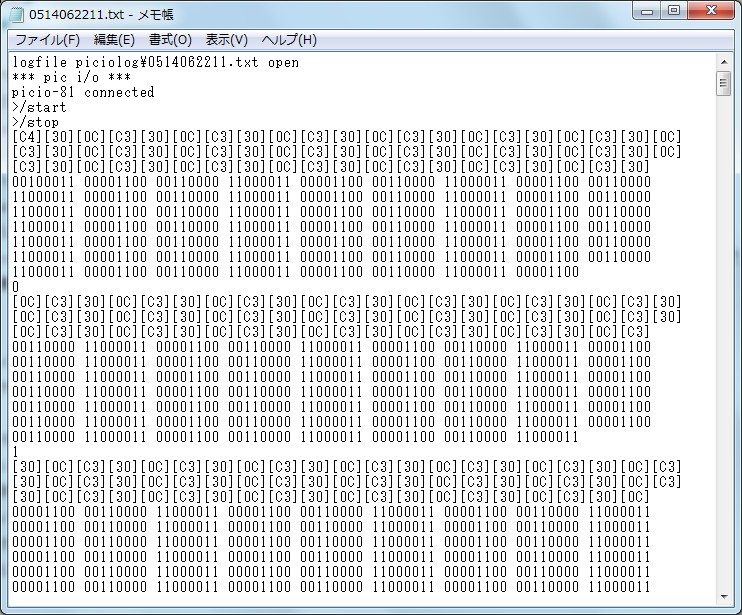

やってみましたらこんな調子になりました。
ずらっと同じ並びのビット列が続いています。
このビット列には心当たりがあります。
これってひょっとして。

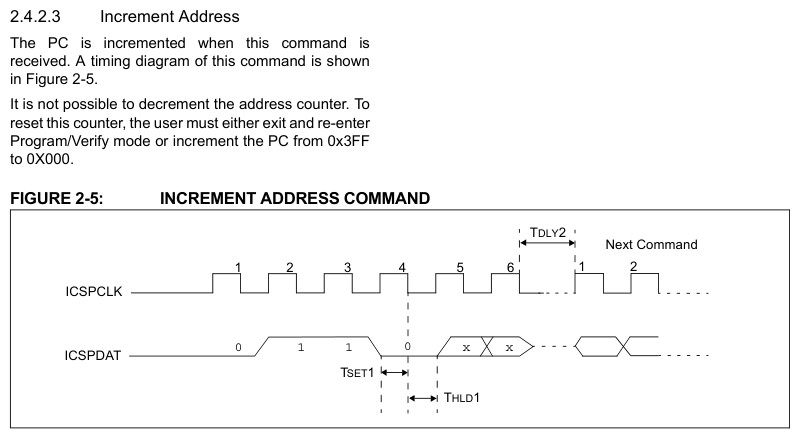

Ｉｎｃｒｅｍｅｎｔ Ａｄｄｒｅｓｓ Ｃｏｍｍａｎｄでは？

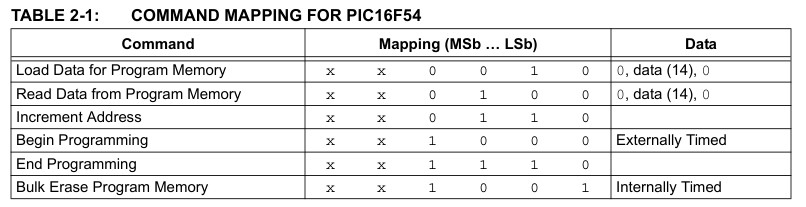

［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ． ＰＩＣ１６Ｆ５Ｘ Ｍｅｍｏｒｙ Ｐｒｏｇｒａｍｍｉｎｇ Ｓｐｅｃｉｆｉｃａｔｉｏｎ
［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ． ＰＩＣ１６Ｆ５Ｘ Ｍｅｍｏｒｙ Ｐｒｏｇｒａｍｍｉｎｇ Ｓｐｅｃｉｆｉｃａｔｉｏｎ
でも。
どうしてのっけからＩｎｃｒｅｍｅｎｔ Ａｄｄｒｅｓｓ Ｃｏｍｍａｎｄばっかりが続くのさ。
そこが謎です。

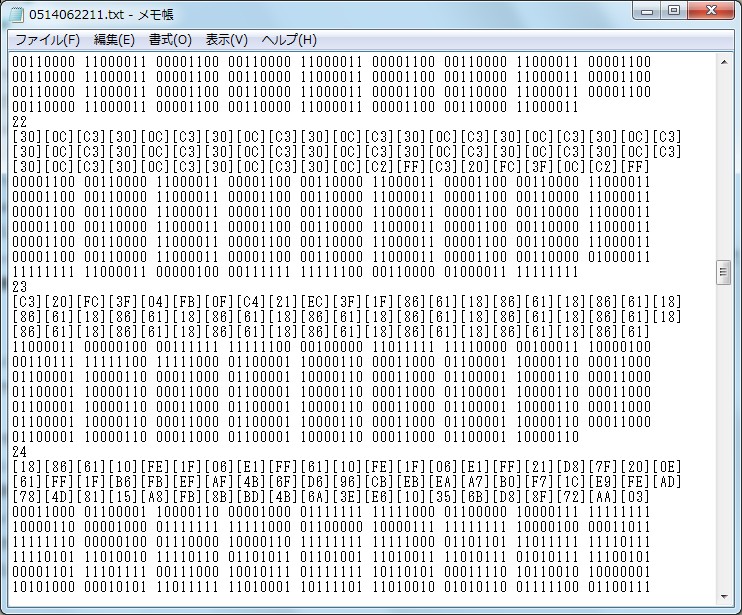

ずっと同じビット列が続いた後やっと別のビット列が現れました。
それともただのゴミか？
んなわけはないでしょう。
しかし。
これを［第２２０回］のように鉛筆舐め舐めローテク手段で解析するのはいかにもしんどい。
わたしゃプロのソフトウェアエンジニアなのだ。
ここはやっぱりウデの見せどころではないか？
もう乗りかかったフネであります。
やってしまいましたよ。
この通り。

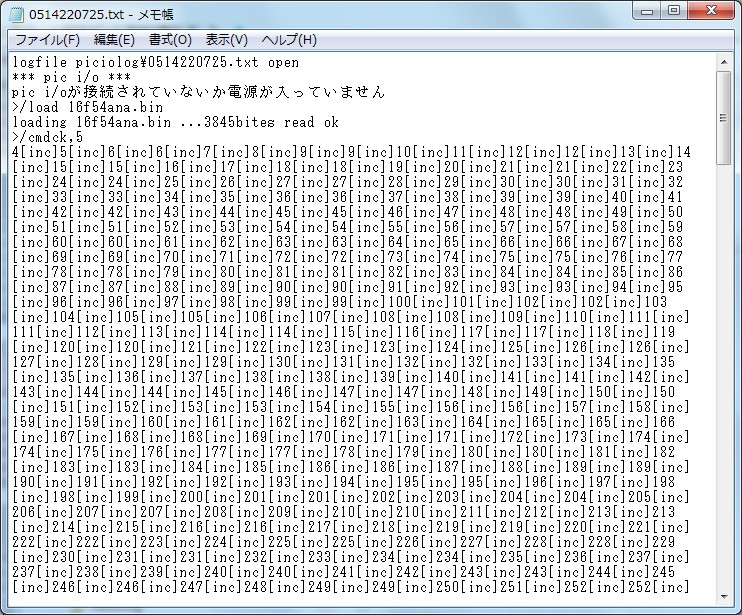

ずらりと［ｉｎｃ］ばっかりが続いています。
数えるのも面倒なので出現したコマンドに順に番号をつけました。

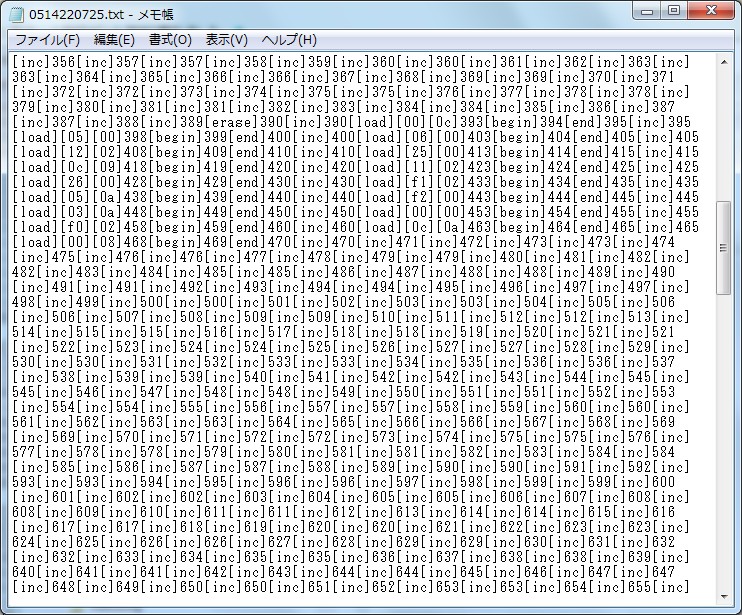

なんと４００近くも［ｉｎｃ］が続いた後にやっと［ｅｒａｓｅ］が現れました。
ｅｒａｓｅ？
それって最初にやるんじゃないの？
どーしてこんなに矢鱈［ｉｎｃ］ばっかりが続くのぉ？
解析を試みたものの逆に混迷は深まるばかりでありました。
超ローコストＰＩＣＷＲＩＴＥＲの製作［第２８７回］
２０２５．５．２３ ｕｐｌｏａｄ
