超ローコストＰＩＣＷＲＩＴＥＲの製作
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
「ＰＩＣＢＡＳＩＣコンパイラ」からスピンオフ！！
過去記事を参照することなどを考えて該当する過去記事は「ＰＩＣＢＡＳＩＣコンパイラ」のまま連載回もそのままとします。
以後は前回記事からの流れで［第２３６回］からとします。
「ＰＩＣＢＡＳＩＣコンパイラ」はなるべく早く連載を再開したいと考えています。
ＰＩＣはローコスト、高機能で種類も豊富なお手軽マイコンですがプログラムを書き込むためのＷＲＩＴＥＲが必要です。
それをできるだけ安価に作ってしまおうというプロジェクトです。
最終的には製品化を考えています（組立キット、完成品）。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

［第２９８回］



●ＰＩＣ１６Ｆ１４５５（４）ＬＶＰ＝１の意味

あかん。
こんなことにこだわっていては何もできぬではないか。
ＰＩＣ１６Ｆ１４５５は諸般の事情により扱わないことに。
うん。
そうしよう。
一度はそのように割り切ったつもりだったのですが。
どうにも面白くないのでありますね。
うむむむ。
まっことプライドが傷つくのであります。
これしきのことがクリアできなくてどうする。
もうろくしたのう。
かくて闇夜をさまようのでありましたが。
さまよっているうちになんだかインスピレーションといいますか。
あれ？
ひょっとしてＬＶＰ＝１の意味を取り違えていたのでは？


［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．　ＰＩＣ１６Ｆ１４５Ｘ　Ｍｅｍｏｒｙ　Ｐｒｏｇｒａｍｍｉｎｇ　Ｓｐｅｃｉｆｉｃａｔｉｏｎ

ＰＩＣは工場出荷時のデフォルトの設定でＬＶＰ＝１になっています。
その意味はＶｐｐ＝Ｖｄｄのままでプログラムの書込みができるということ（もちろん高電圧での書き込みもできます）。
ＬＶＰ＝０にしない限り初期設定のままですから私は愚かにも、そんなん当たり前じゃん、何をおかしなことを言うとるねんと早飲み込みしてしまいました。
そうするとここに書かれていることの全体が意味不明になってしまいます。
それで闇夜をさまようことになってしまったのでした。
ひょっとしてドキュメントが間違っているのでは、なんて思ったりして。
Ｍｉｃｒｏｃｈｉｐ社の誤記などではなくてこのわたくしめの思い違いだったのでありました。
ここは文字通りＬＶＰ＝１つまりＬｏｗ　Ｖｏｌｔａｇｅ　Ｐｒｏｇｒａｍｍｉｎｇモードのときにはかくかくしかじかである、と素直に読むべきでありました。
そうしましたら意味不明だったところの意味がすっきり通りました。

ＰＩＣ１６Ｆ１４５５の場合ＰＲＯＧＲＡＭのための信号端子は２系統あります。
そのうちの”ＬＥＧＡＳＹ”端子はＬＶＰモードのときに限って選択できるということのようです。
その場合にＲＡ０／ＲＡ１を使うかＲＣ０／ＲＣ１を使うかの選択についても上に書いてありました。
Ｗｈｅｎ　ＬＶＰ　ｉｓ　ｓｅｔ，以下のところです。
スタートしたときにどちらのＩＣＳＰＤＡＴに”３２−ｂｉｔ　ｋｅｙ　ｓｅｑｕｅｎｃｅ”に送るかによってそちらの端子がプログラミング用端子になると書いてあります。
”３２−ｂｉｔ　ｋｅｙ　ｓｅｑｕｅｎｃｅ”はＬＶＰモードを選択する場合に限って送出するもので高電圧書込モードでは使わないものです。
そういうことだったのでした。
やっと理解できました。
ＰＩＣ１６Ｆ１４５５の端子図です。

［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．　ＰＩＣ１６Ｆ１４５Ｘ　Ｄａｔａ　Ｓｈｅｅｔ

１：ＬＶＰ　ｓｕｐｐｏｒｔ…はＬＶＰモードではレガシイ端子を使うことができる、と解釈すべきでした。
つまり。
レベル変換以前の問題だったのでした。
そういうことになりますと。
ＰＩＣ１６Ｆ１４５５についてはＲＣ０／ＲＣ１端子を使うべき、という一択になります。
しかし。
そのためだけにテストソケットに追加配線を行なうことはできません。
ほかのＰＩＣのための配線と競合してしまいます。
とりあえずＰＩＣ１６Ｆ１４５５のためだけならば。
こうしてしまいましょう。

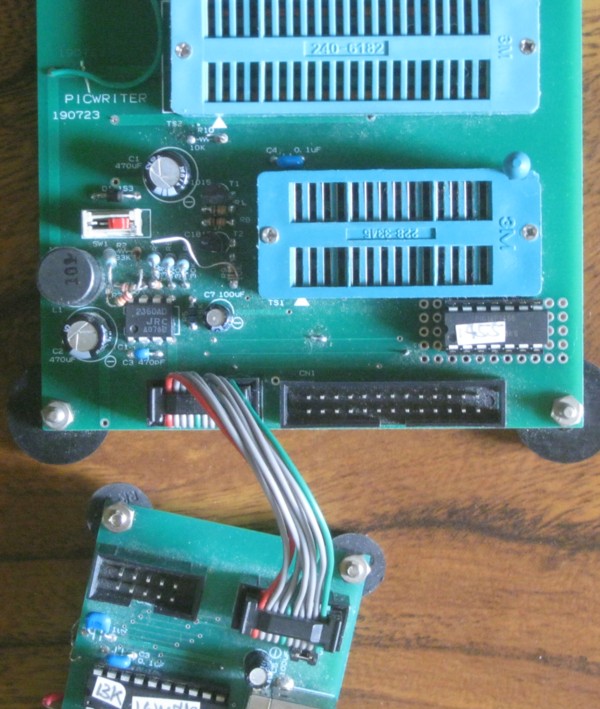

２８ｐｉｎテストソケットの下に普通の１４ｐｉｎソケットを追加しました。

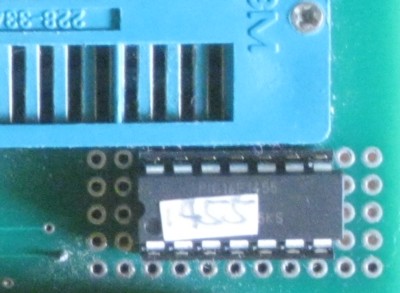

下はその部分を拡大した写真です。

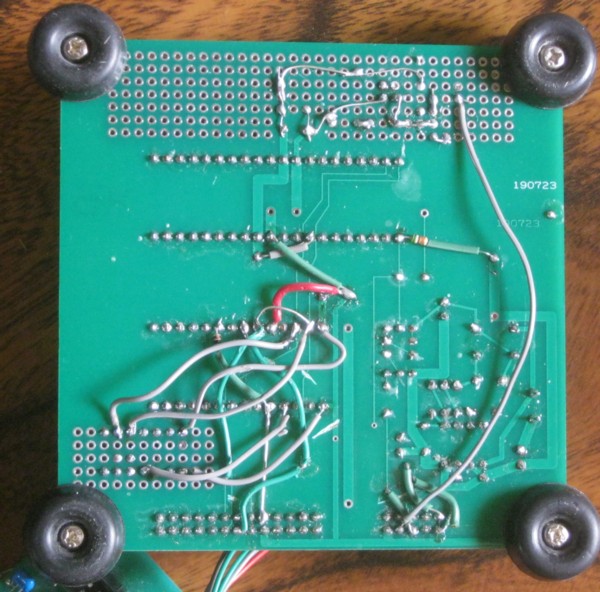

こちらは基板裏側です。

結局追加とか変更とかでこういうことになってしまいます。

超ローコストＰＩＣＷＲＩＴＥＲの製作［第２９８回］
２０２５．６．９　ｕｐｌｏａｄ
