超ローコストＰＩＣＷＲＩＴＥＲの製作
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
「ＰＩＣＢＡＳＩＣコンパイラ」からスピンオフ！！
過去記事を参照することなどを考えて該当する過去記事は「ＰＩＣＢＡＳＩＣコンパイラ」のまま連載回もそのままとします。
以後は前回記事からの流れで［第２３６回］からとします。
「ＰＩＣＢＡＳＩＣコンパイラ」はなるべく早く連載を再開したいと考えています。
ＰＩＣはローコスト、高機能で種類も豊富なお手軽マイコンですがプログラムを書き込むためのＷＲＩＴＥＲが必要です。
それをできるだけ安価に作ってしまおうというプロジェクトです。
最終的には製品化を考えています（組立キット、完成品）。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

［第２９９回］



●ＰＩＣ１６Ｆ１４５５（５）ＷＲＩＴＥ／ＲＥＡＤできました

ＬＶＰ＝１の意味を読み違えて”レガシイ”な端子に対するＷＲＩＴＥ／ＲＥＡＤをしていたためデバイスＩＤすら読み出すことができず思い切り悩んでしまったのでしたが。
どうやらとんでもない愚かな思い違いをしていたらしいことに気がついてＲＣ０／ＲＣ１を信号端子とするように追加配線を行ないました。
本当はテストソケットに配線できるとよかったのですが既存の配線とぶつかってしまいます。
そこで前回は普通の１４ｐｉｎのＩＣソケットを使ってそこにＰＩＣ１６Ｆ１４５５用の配線をしました。
その１４ｐｉｎソケットにＰＩＣ１６Ｆ１４５５をセットしていざテストです。
まずはデバイスＩＤを読み出してみました。
logfile piciolog\0606183749.txt open
*** pic i/o ***
picio-30 connected
>/picidck
400C[21][30]
>

おお。
デバイスＩＤが読めました！
３０２１です。
正しい値が読み出せています。

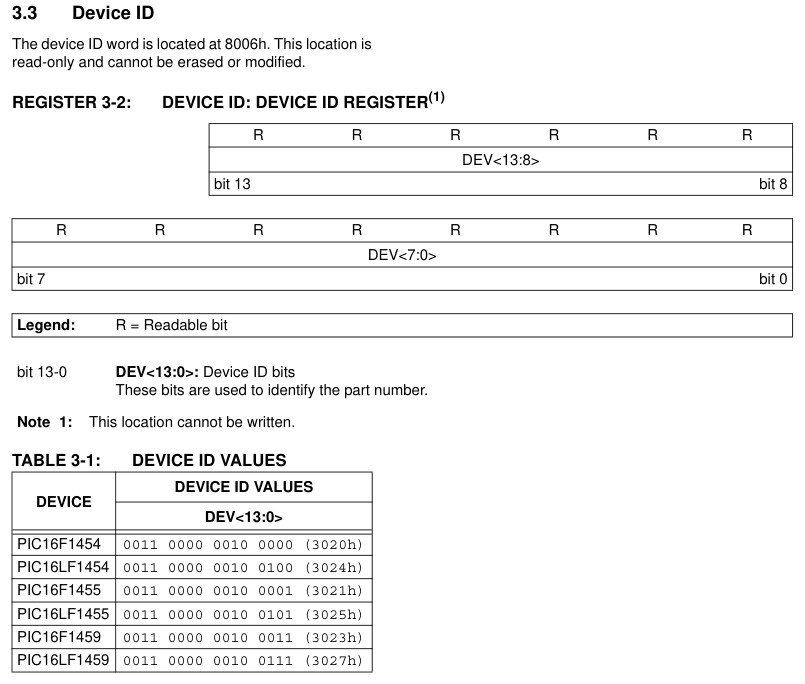

［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．　ＰＩＣ１６Ｆ１４５Ｘ　Ｍｅｍｏｒｙ　Ｐｒｏｇｒａｍｍｉｎｇ　Ｓｐｅｃｉｆｉｃａｔｉｏｎ

これならうまくいけるかも。
期待しつつテストプログラムの書き込みと読み出しのテストを行ないます。
ＷＲＩＴＥ／ＲＥＡＤプログラムはＰＩＣ１６Ｆ１５０３などと同じでいけるはずですからＴＹＰＥ＝３を指定しました。
テストプログラムのＨＥＸファイル１６Ｆ１４５５ＴＥＳＴ．ＨＥＸをロードしました。
>/pictype=3
pictype=33
[03][00][00][00]
>/hload 16f1455test.hex
loading 16f1455test.hex ...
i=225,binbfend=92
>

／ＰＩＣＷＲを実行し続いて／ＶＥＲＩＦＹを実行しました。
途中を省略しています。
>/picwr
400E[03][00][00][00]
i=6,b=2,[04]0000
[05][04][02][00][00][00][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(01)(03)(00)(00)(00)(ED)(FF)(50)(00)(FF)(03)(A2)(88)(38)(00)(4A)(A4)
i=12,b=2,[00]0000
[05][00][02][00][00][05][28][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(01)(00)(02)(00)(00)(00)(00)(00)(02)(03)(A2)(88)(38)(00)(4A)(A4)
i=22,b=6,[00]000a
[05][00][06][00][0A][21][00][34][30][99][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(01)(00)(06)(00)(0A)(00)(00)(00)(10)(03)(A2)(88)(38)(00)(4A)(A4)

i=88,b=2,[00]000e
[05][00][02][00][0E][E4][09][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(03)(00)(02)(00)(0E)(01)(01)(00)(3A)(03)(A2)(88)(38)(00)(4A)(A4)
picwrend

>/verify
inbfend=0
400E[03][00][02][00]
i=6,b=2,[04]0000
[06][04][02][00][00][00][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(01)(03)(00)(02)(00)(0E)(01)(01)(00)(3A)(03)(A2)(88)(38)(00)(4A)(A4)
i=12,b=2,[00]0000
[06][00][02][00][00][05][28][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(02)(05)(28)(02)(00)(0E)(01)(01)(00)(3A)(03)(A2)(88)(38)(00)(4A)(A4)
[o][o]
i=22,b=6,[00]000a
[06][00][06][00][0A][21][00][34][30][99][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(06)(21)(00)(34)(30)(99)(00)(01)(00)(3A)(03)(A2)(88)(38)(00)(4A)(A4)
[o][o][o][o][o][o]

i=88,b=2,[00]000e
[06][00][02][00][0E][E4][09][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(E4)(09)(FF)(3F)(DA)(3C)(CF)(19)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)
[o][o]
vfend
error=0
>

ｅｒｒｏｒ＝０
ベリファイＯＫです！

最後に／ＲＥＡＤＦで読み出したデータ（プログラム）をＨＥＸファイルとして保存しました。
>/picrdf 16f1455test250606.hex
400E[E4][09][FF][3F]
type=04,uadrs=00
[08]
0000[10][05][28][FF][3F][FF][3F][FF][3F][FF][3F][21][00][34][30][99][00]
0010[10][8E][01][23][00][8E][01][20][00][14][20][14][20][14][20][14][20]
0020[10][21][08][8E][00][A1][0A][0C][28][19][20][19][20][19][20][19][20]
0030[10][08][00][00][00][A0][0B][19][28][08][00][FF][3F][FF][3F][FF][3F]
0040[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]

07E0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07F0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
[01]
type=04,uadrs=01
[08]
400E[E4][09][FF][3F]
[10]
>/exit

まだ／ＥＲＡＳＥのテストはしていませんがそれは最後のテストです。
多分うまく書き込めたと思いますが念のために動作テストを行ないました。

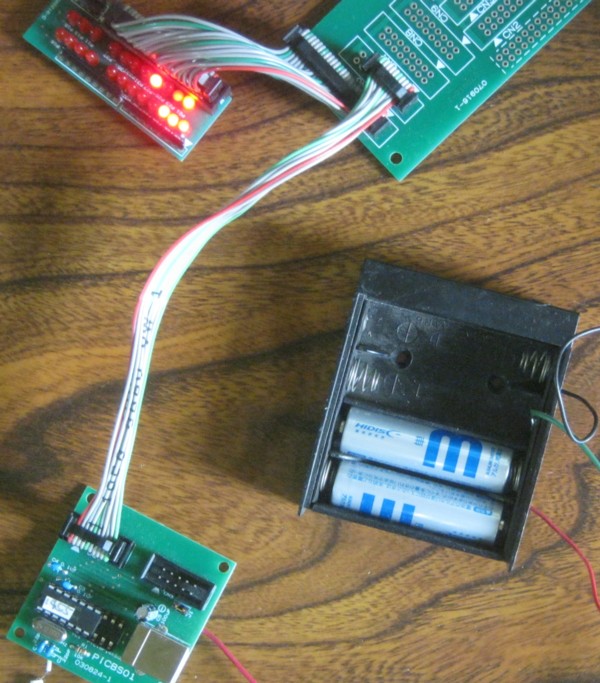

乾電池２本を直列し＋３Ｖで起動させました。

この写真ではわかりませんが実際にはＬＥＤが点滅しています。

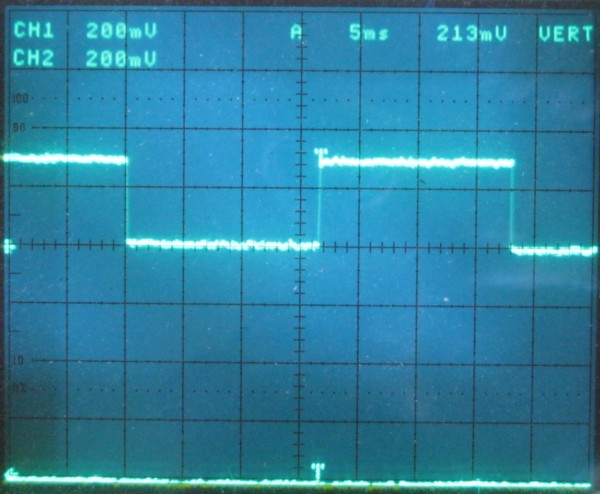

こちらはＲＣ０の出力をオシロで観測した写真です。

ＲＣ０は約１６ｍｓでＨ、Ｌ出力を繰り返しています。
プログラムの通りの動作です（［第２９６回］参照）。
