［第３０１回］
●ＰＩＣ１６Ｆ１４５５（７）ＬＶＰモードでＷＲＩＴＥ／ＲＥＡＤ
前回は残っておりましたＥＲＡＳＥテストを行って確実に消去できたことを確認しました。
それで一件落着なのですけれど。
なんとなく面白くないのですよね。
せっかくレベル変換回路まで手作りしたというのに結局使わないままになってしまいました。
そりゃあＲＣ０／ＲＣ１端子による書き込み読み出し方法を使うというのが正攻法です。
ですけれど。
せっかくレベル変換回路まで作ったのですからここは一番ＬＶＰモードも試してみたいじゃありませんか。
もっともＬＶＰモードにエントリするのは簡単ではありません。
それなりの手続きが必要です。

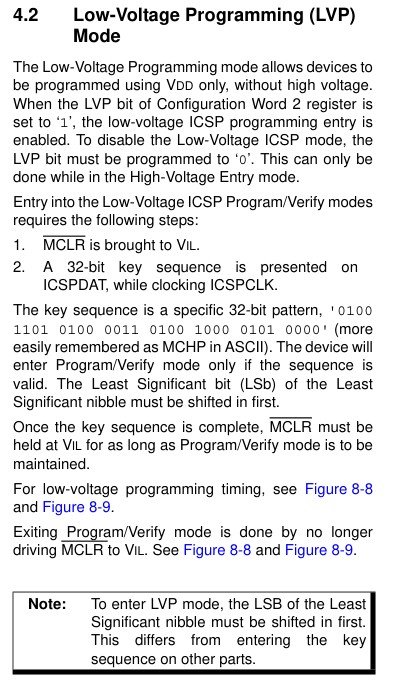

［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ． ＰＩＣ１６Ｆ１４５Ｘ Ｍｅｍｏｒｙ Ｐｒｏｇｒａｍｍｉｎｇ Ｓｐｅｃｉｆｉｃａｔｉｏｎ
最初に３２ビットのキーコードを送る必要があります。
上記引用文の中ほど’０１００ １１０１ …とあるのがそれです。
まるで暗証番号です。

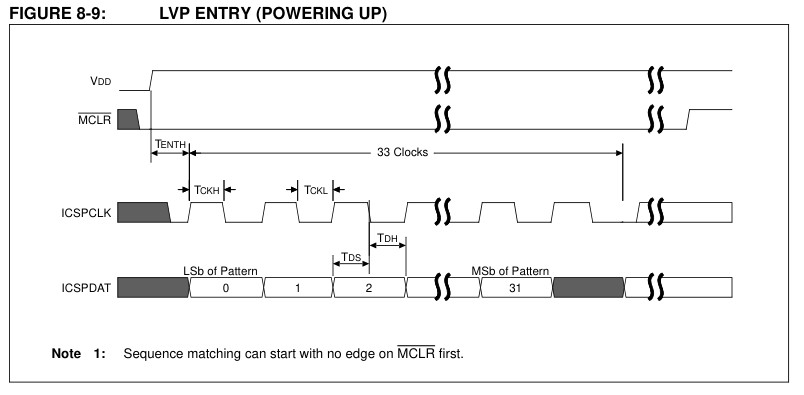

これを下のようにシリアル送出します。
［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ． ＰＩＣ１６Ｆ１４５Ｘ Ｍｅｍｏｒｙ Ｐｒｏｇｒａｍｍｉｎｇ Ｓｐｅｃｉｆｉｃａｔｉｏｎ
なかなかに面倒です。
つうことはＰＩＣＷＲＩＴＥＲプログラムにもそのような機能を追加しなければなりません。
現在進行中のＰＩＣＷＲＩＴＥＲはＬＶＰモードには対応しないつもりですからそれは本来不要な機能変更です。
しかし言うなれば私個人の意地と興味からすることです。
まあこういう機能も作っておけばそのうち役に立つこともあるかもしれません。
ということでＰＩＣ１６Ｆ１４５５のＬＶＰモードに対応したプログラム変更を行なってしまいました。
下はテスト中のログです。
デバッグのためのデータも表示しています。
logfile piciolog\0612183910.txt open
*** pic i/o ***
picio-30 connected
>/piclvp,4,4D434850
xh=34,xl=44,[4d]xh=34,xl=33,[43]xh=34,xl=38,[48]xh=35,xl=30,[50]
[04][4d][43][48][50]
[92][01][C2][C0]
>
|
３２ビットのキーコードを送出するためのコマンド／ＰＩＣＬＶＰを作りました。
キーコードは４Ｄ４３４８５０です。
これでうまくＬＶＰモードにエントリできればあとは高電圧モードと同じようにＷＲＩＴＥ／ＲＥＡＤできるはずです。
デバイスＩＤを読んでみました。
おお。
ＰＩＣ１６Ｆ１４５５のデバイスＩＤ”３０２１”が読み出せました。
ＬＶＰモードエントリ成功です。
なんだか胸が高鳴ります。
まま。
落ち着いて。
まずは／ＰＩＣＲＤＦの実行です。
>/pictype=3
pictype=33
[03][06][00][81]
>/picrdf 16f1455_250612.hex
400E[03][06][00][81]
type=04,uadrs=00
[08]
0000[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0010[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0020[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0030[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07E0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07F0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
[01]
type=04,uadrs=01
[08]
400E[FF][3F][FF][3F]
[10]
>
|
前回ＥＲＡＳＥしましたから全部３ＦＦＦです。
もっともアクセスに失敗していてもこうなりますからこれだけではなんとも言えません。
テストを先に進めます。
ＨＥＸファイルをロードして／ＰＩＣＷＲを実行しました。
>/hload 16f1455test.hex
loading 16f1455test.hex ...
i=225,binbfend=92
>/picwr
400E[FF][3F][FF][3F]
i=6,b=2,[04]0000
[05][04][02][00][00][00][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(01)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)
i=12,b=2,[00]0000
[05][00][02][00][00][05][28][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(01)(00)(02)(00)(00)(00)(00)(00)(02)(03)(FF)(3F)(FF)(3F)(FF)(3F)
i=22,b=6,[00]000a
[05][00][06][00][0A][21][00][34][30][99][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(01)(00)(06)(00)(0A)(00)(00)(00)(10)(03)(FF)(3F)(FF)(3F)(FF)(3F)
i=82,b=2,[04]0000
[05][04][02][00][00][00][01][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(03)(01)(00)(0A)(00)(30)(00)(00)(00)(3A)(03)(FF)(3F)(FF)(3F)(FF)(3F)
i=88,b=2,[00]000e
[05][00][02][00][0E][E4][09][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(03)(00)(02)(00)(0E)(01)(01)(00)(3A)(03)(FF)(3F)(FF)(3F)(FF)(3F)
picwr end
>
|
続いてベリファイの実行です。
>/verify
inbfend=0
400E[03][00][02][00]
i=6,b=2,[04]0000
[06][04][02][00][00][00][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(01)(03)(00)(02)(00)(0E)(01)(01)(00)(3A)(03)(FF)(3F)(FF)(3F)(FF)(3F)
i=12,b=2,[00]0000
[06][00][02][00][00][05][28][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(02)(05)(28)(02)(00)(0E)(01)(01)(00)(3A)(03)(FF)(3F)(FF)(3F)(FF)(3F)
[o][o]
i=88,b=2,[00]000e
[06][00][02][00][0E][E4][09][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(E4)(09)(FF)(3F)(DA)(3C)(CF)(19)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)
[o][o]
vfend
error=0
>
|
おお。
おお。
ｅｒｒｏｒ＝０です。
ちょいと感動です。
念のために／ＲＥＡＤＦを実行しました。
>/picrdf 16f1455test250612.hex
400E[E4][09][FF][3F]
type=04,uadrs=00
[08]
0000[10][05][28][FF][3F][FF][3F][FF][3F][FF][3F][21][00][34][30][99][00]
0010[10][8E][01][23][00][8E][01][20][00][14][20][14][20][14][20][14][20]
0020[10][21][08][8E][00][A1][0A][0C][28][19][20][19][20][19][20][19][20]
0030[10][08][00][00][00][A0][0B][19][28][08][00][FF][3F][FF][3F][FF][3F]
0040[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0050[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07E0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07F0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
[01]
type=04,uadrs=01
[08]
400E[E4][09][FF][3F]
[10]
>/exit
|

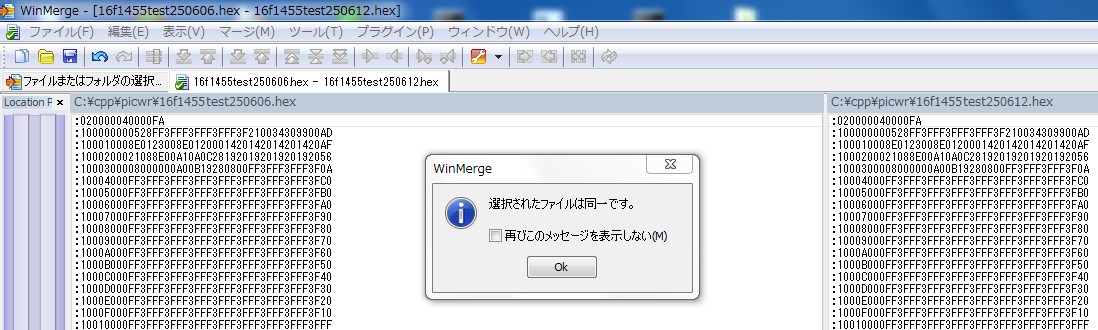

ここまでできましたからＬＶＰモードでＷＲＩＴＥもＲＥＡＤもうまくできたと考えてよいと思いますがさらに念のため今回／ＰＩＣＲＤＦで読み出して保存したＨＥＸファイルと高電圧モードでＷＲＩＴＥしたあとで同じように読み出して作成したＨＥＸファイルをＷｉｎＭｅｒｇｅで比較してみました。
内容が一致しました。
成功です！

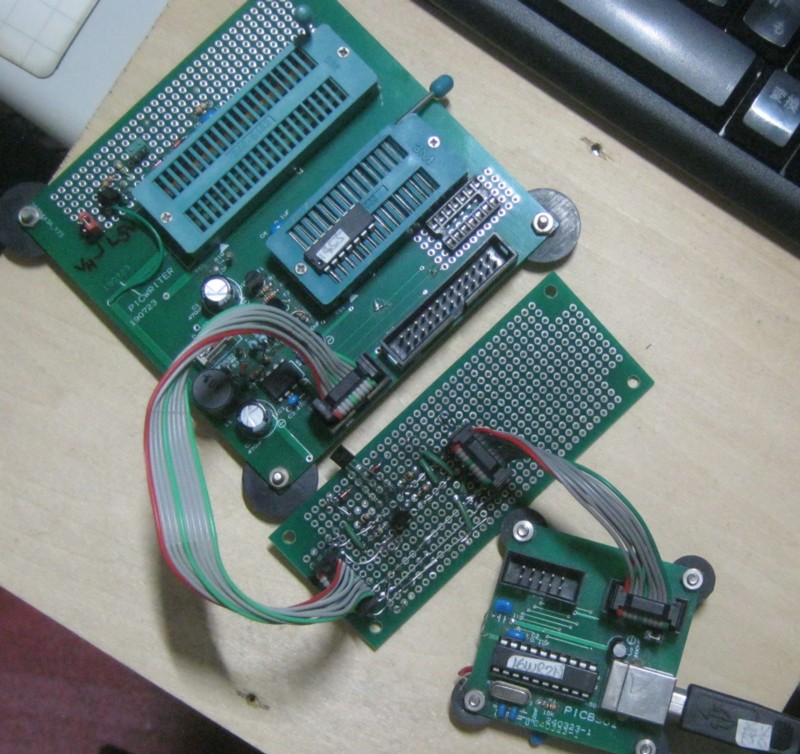

下はＬＶＰモードで書き込み読み出しを行なったときのＰＩＣＷＲＴＥＲ回路ボードの写真です。
間にレベル変換回路をつないでいます。
この回路を入れないと書き込みも読み出しもできません。

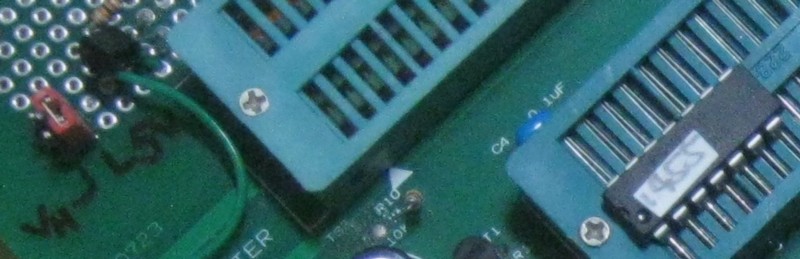

Ｖｐｐ端子（ＭＣＬＲ端子）にＶｄｄ（＋５Ｖ）を供給するために高電圧と＋５Ｖを選択するためのショートピンを追加しました。
左端の赤いショートピンがそのためのピンです。
今は５Ｖ側にセットしています。
これにて一件落着です。
今夜は黒霧島で乾杯！
