超ローコストＰＩＣＷＲＩＴＥＲの製作
～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～
「ＰＩＣＢＡＳＩＣコンパイラ」からスピンオフ！！
過去記事を参照することなどを考えて該当する過去記事は「ＰＩＣＢＡＳＩＣコンパイラ」のまま連載回もそのままとします。
以後は前回記事からの流れで［第２３６回］からとします。
「ＰＩＣＢＡＳＩＣコンパイラ」はなるべく早く連載を再開したいと考えています。
ＰＩＣはローコスト、高機能で種類も豊富なお手軽マイコンですがプログラムを書き込むためのＷＲＩＴＥＲが必要です。
それをできるだけ安価に作ってしまおうというプロジェクトです。
最終的には製品化を考えています（組立キット、完成品）。
～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～

［第３０２回］



●ＰＩＣ１６Ｆ１８２５

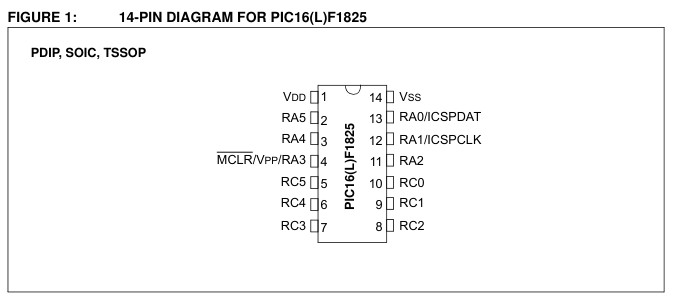

ＰＩＣ１６Ｆ１８２５は１４ｐｉｎのＰＩＣです。


［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．　ＰＩＣ１６Ｆ１８２５／９　Ｄａｔａ　Ｓｈｅｅｔ

前回まで作業してきたＰＩＣ１４５５も１４ｐｉｎです。
このところ１４ｐｉｎのＰＩＣを扱ってきました。
だからというわけでもないのですがサンプルとして入手したままでまださわっていないＰＩＣの中に１４ｐｉｎのものが残っています。
ｐｉｎ数が同じならば扱いにも似たところがあるだろうということで今回はＰＩＣ１６Ｆ１８２５をさわってみることにしました。
私としてはなじみがないＰＩＣは大体において比較的新しいタイプのものになります。
ということはひょっとしてＭＰＬＡＢで扱えないとか秋月のＰＩＣ　ＫＩＴⅡプログラマでは認識しないというタイプであったりするのではないかと懸念されます。
だんだんと悩ましい状況になってくるようです。
それで。
いつものようにＰＩＣ１６Ｆ１８２５のＦＬＡＳＨ　ＭＥＭＯＲＹ　ＰＲＯＧＲＡＭＭＩＮＧ　ＳＰＥＣＩＦＩＣＡＴＩＯＮというのをダウンロードしようとしたのですがみつかりません。
実は後になってからみつかったのですがこの時点ではみつかりませんでした。
なかなかに悩ましいことです。
しかし今年の初めにさわったＰＩＣ１６Ｆ１８２７が２番違いで品番がよく似ていますからそのころの記事を再読してみましたらなんだかかなり苦戦していたようです。
まあ最終的にはなんとかなったようですが。
あれ？
ＰＩＣ１６Ｆ１８２７は１８ｐｉｎですね。
同じ仲間でしょうか？

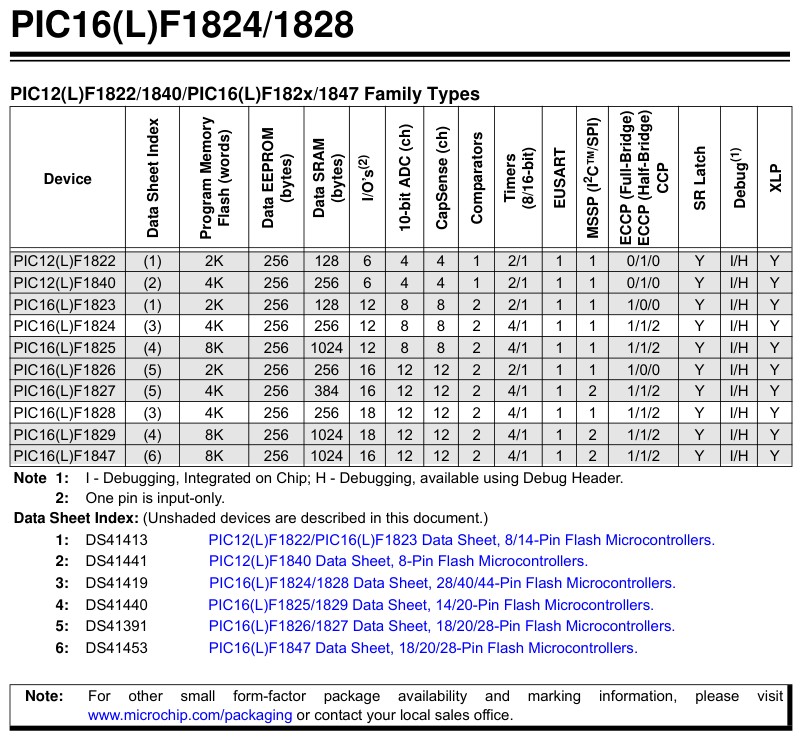

こんなドキュメントをみつけました。


［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．　ＰＩＣ１６Ｆ１８２４／１８２８　Ｄａｔａ　Ｓｈｅｅｔ

ＰＩＣ１６Ｆ１８２５と１８２７は同じグループのようです。
そういうことなら多分同じＷＲＩＴＥＲプログラムでいけるのでは。
駄目もとでやってみることにしました。
ＰＩＣ１６Ｆ１８２７と同じならＰＩＣＴＹＰＥは３です。
まずはデバイスＩＤを読んでみました。
logfile piciolog\0613145200.txt open
*** pic i/o ***
picio-30 connected
>/pictype=3
pictype=33
[03][41][08][81]
>/picidck
400C[64][27]
>

読み出したデバイスＩＤは２７６４です。

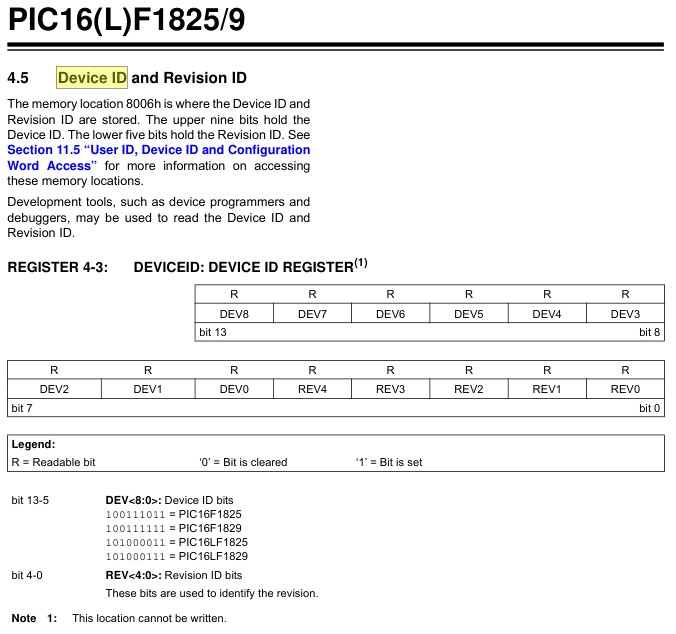

［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．　ＰＩＣ１６Ｆ１８２５／９　Ｄａｔａ　Ｓｈｅｅｔ

ＰＩＣ１６Ｆ１８２５のデバイスＩＤは２７６Ｘ／２７７Ｘです。
うん。
正しく読み出せましたね。
よい調子です。
本来ならばＰＩＣ１６Ｆ１８２５用のテストプログラムを用意するところなのですが、今はちょっとそれだけの時間がありませんのでとりあえずは以前にＰＩＣ１６Ｆ１８２７のために作ったＨＥＸファイルをロードしてそれを書き込んでみます。
ｐｉｎ数が違いますし多分機能も違うと思いますからちょっと乱暴ですがまずはうまく書けるかどうかのテストです。
>/hload 16f1827test.hex
loading 16f1827test.hex ...
i=174,binbfend=74
>/picwr
400E[64][27][E4][09]
i=6,b=2,[04]0000
[05][04][02][00][00][00][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(01)(64)(27)(E4)(09)(FF)(3F)(2C)(84)(FF)(03)(60)(10)(84)(02)(08)(E4)
i=12,b=2,[00]0000
[05][00][02][00][00][18][28][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(01)(00)(02)(00)(00)(00)(00)(00)(02)(03)(60)(10)(84)(02)(08)(E4)
i=32,b=16,[00]0030
[05][00][10][00][30][3C][08][8D][00][1F][20][BD][0B][1A][28][BC][03][18][28][0A][30]
(10)(01)(00)(10)(00)(30)(00)(00)(00)(40)(03)(60)(10)(84)(02)(08)(E4)
i=52,b=16,[00]0040
[05][00][10][00][40][8D][00][25][20][8D][0B][21][28][08][00][F0][30][8C][00][00][00]
(10)(01)(00)(10)(00)(40)(00)(00)(00)(50)(03)(60)(10)(84)(02)(08)(E4)
i=70,b=14,[00]0050
[05][00][0E][00][50][00][00][8C][0B][27][28][08][00][24][30][8C][00][27][28][FF][FF]
(10)(01)(00)(0E)(00)(50)(00)(00)(00)(5E)(03)(60)(10)(84)(02)(08)(E4)
picwr end

>/verify
inbfend=0
400E[01][00][0E][00]
i=6,b=2,[04]0000
[06][04][02][00][00][00][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(01)(01)(00)(0E)(00)(50)(00)(00)(00)(5E)(03)(60)(10)(84)(02)(08)(E4)
i=12,b=2,[00]0000
[06][00][02][00][00][18][28][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(02)(00)(28)(0E)(00)(50)(00)(00)(00)(5E)(03)(60)(10)(84)(02)(08)(E4)
[x][o]error!
i=32,b=16,[00]0030
[06][00][10][00][30][3C][08][8D][00][1F][20][BD][0B][1A][28][BC][03][18][28][0A][30]
(10)(08)(00)(00)(00)(00)(00)(19)(08)(08)(00)(BC)(03)(18)(28)(0A)(30)
[x][x][x][o][x][x][x][x][x][x][o][o][o][o][o][o]error!
i=52,b=16,[00]0040
[06][00][10][00][40][8D][00][25][20][8D][0B][21][28][08][00][F0][30][8C][00][00][00]
(10)(8D)(00)(25)(20)(8D)(0B)(21)(28)(08)(00)(F0)(30)(8C)(00)(00)(00)
[o][o][o][o][o][o][o][o][o][o][o][o][o][o][o][o]
i=70,b=14,[00]0050
[06][00][0E][00][50][00][00][8C][0B][27][28][08][00][24][30][8C][00][27][28][FF][FF]
(0E)(00)(00)(8C)(0B)(27)(28)(08)(00)(24)(30)(8C)(00)(27)(28)(00)(00)
[o][o][o][o][o][o][o][o][o][o][o][o][o][o]
vfend
error=10
>

おや。
ベリファイでエラーが出てしまいました。
でも全く駄目ということでもなさそうです。
ひょっとするとＩ／Ｏ機能の違いとかレジスタアドレスの違いなどがあってそれがエラーに関係しているのかもしれません。
そのあたりは後で確かめてみることにして、とりあえずは書き込んだデータ（プログラム）を読み出してＨＥＸファイルとしてセーブして今回は終ることにします。
>/picrdf 16f1825t.hex
400E[00][00][8C][0B]
type=04,uadrs=00
[08]
0000[10][00][28][FF][3F][FF][3F][FF][3F][FF][3F][21][00][34][30][99][00]
0010[10][8E][01][23][00][8E][01][20][00][14][20][14][20][14][20][14][20]
0020[10][21][08][8E][00][A1][0A][0C][28][19][20][19][20][19][20][19][20]
0030[10][08][00][00][00][00][00][19][08][08][00][BC][03][18][28][0A][30]
0040[10][8D][00][25][20][8D][0B][21][28][08][00][F0][30][8C][00][00][00]
0050[10][00][00][8C][0B][27][28][08][00][24][30][8C][00][27][28][FF][3F]
0060[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0070[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]

07E0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07F0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
[01]
type=04,uadrs=01
[08]
400E[E4][09][FF][3F]
[10]
>/exit


超ローコストＰＩＣＷＲＩＴＥＲの製作［第３０２回］
２０２５．６．１４　ｕｐｌｏａｄ
