超ローコストＰＩＣＷＲＩＴＥＲの製作
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
「ＰＩＣＢＡＳＩＣコンパイラ」からスピンオフ！！
過去記事を参照することなどを考えて該当する過去記事は「ＰＩＣＢＡＳＩＣコンパイラ」のまま連載回もそのままとします。
以後は前回記事からの流れで［第２３６回］からとします。
「ＰＩＣＢＡＳＩＣコンパイラ」はなるべく早く連載を再開したいと考えています。
ＰＩＣはローコスト、高機能で種類も豊富なお手軽マイコンですがプログラムを書き込むためのＷＲＩＴＥＲが必要です。
それをできるだけ安価に作ってしまおうというプロジェクトです。
最終的には製品化を考えています（組立キット、完成品）。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

［第３０３回］



●ＰＩＣ１６Ｆ１８２５（２）もとのＨＥＸファイルがおかしい

前回は駄目もとでとりあえず「試し書き」をしてみたところベリファイでエラーが出てしまいました。
適当に選んだ元ファイルなのでそれが原因かと思って過去記事を確認してみました。
そこでわかったことはどうやら前回選んだ１６Ｆ１８２７ＴＥＳＴ．ＨＥＸは作成途中のファイルだったようです。
まともなファイルは１６Ｆ１８２７ＴＥＳＴＥ．ＨＥＸのようです。
そこで１６Ｆ１８２７ＴＥＳＴＥ．ＨＥＸをロードして再度書き込みテストをしてみることにしました。
logfile piciolog\0613181047.txt open
*** pic i/o ***
picio-30 connected
>/picidck
400C[64][27]
>/hload 16f1827teste.hex
loading 16f1827teste.hex ...
i=287,binbfend=118
>/pictype=3
pictype=33
[03][61][00][01]
>/picwr
400E[03][61][00][01]
i=6,b=2,[04]0000
[05][04][02][00][00][00][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(01)(03)(61)(00)(01)(26)(DF)(2C)(84)(FF)(03)(60)(10)(84)(08)(08)(E4)
i=12,b=2,[00]0000
[05][00][02][00][00][05][28][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(01)(00)(02)(00)(00)(00)(00)(00)(02)(03)(60)(10)(84)(08)(08)(E4)
i=22,b=6,[00]000a
[05][00][06][00][0A][23][00][8C][01][8D][01][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(01)(00)(06)(00)(0A)(00)(00)(00)(10)(03)(60)(10)(84)(08)(08)(E4)
i=42,b=16,[00]0010
[05][00][10][00][10][21][00][8C][01][8D][01][F3][30][99][00][22][00][22][08][8C][00]
(10)(01)(00)(10)(00)(10)(00)(00)(00)(20)(03)(60)(10)(84)(08)(08)(E4)

i=102,b=2,[04]0000
[05][04][02][00][00][00][01][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(03)(01)(00)(0A)(00)(40)(00)(00)(00)(4A)(03)(60)(10)(84)(08)(08)(E4)
i=108,b=2,[00]000e
[05][00][02][00][0E][E4][3F][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(03)(00)(02)(00)(0E)(01)(01)(00)(4A)(03)(60)(10)(84)(08)(08)(E4)
i=114,b=2,[00]0010
[05][00][02][00][10][FF][3F][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(03)(00)(02)(00)(10)(01)(01)(00)(4A)(03)(60)(10)(84)(08)(08)(E4)
picwr end

>

続いて／ＶＥＲＩＦＹを実行しました。
>/verify
inbfend=0
400E[03][00][02][00]
i=6,b=2,[04]0000
[06][04][02][00][00][00][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(01)(03)(00)(02)(00)(10)(01)(01)(00)(4A)(03)(60)(10)(84)(08)(08)(E4)
i=12,b=2,[00]0000
[06][00][02][00][00][05][28][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(02)(00)(28)(02)(00)(10)(01)(01)(00)(4A)(03)(60)(10)(84)(08)(08)(E4)
[x][o]error!

i=108,b=2,[00]000e
[06][00][02][00][0E][E4][3F][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(E4)(3F)(FF)(3F)(C0)(18)(67)(16)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)
[o][o]
i=114,b=2,[00]0010
[06][00][02][00][10][FF][3F][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(FF)(3F)(C0)(18)(67)(16)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)
[o][o]
vfend
error=45
>

えっ？
まさかのｅｒｒｏｒ＝５２？？？
あっ。
そうでした。
うっかりして前回書き込みを行なったまま／ＥＲＡＳＥを実行しないでそこに新しいプログラムを上書きしてしまいました。
最終的には／ＰＩＣＷＲを実行するときにその前段で内部的に／ＥＲＡＳＥを実行するようにするつもりです。
しかし今はデバッグ中ですからしばらくの間は／ＥＲＡＳＥと／ＰＩＣＷＲは別々に実行するようにしています。
／ＥＲＡＳＥを実行しその後／ＰＩＣＲＤＦを実行して消去できたことを確認しました。
>/erase
400E[FF][3F][C0][18]
>/picrdf
400E[FF][3F][C0][18]
type=04,uadrs=00
[08]
0000[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0010[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0020[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0030[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]

07D0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07E0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07F0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
[01]
type=04,uadrs=01
[08]
400E[FF][3F][FF][3F]
[10]
>

もう一度／ＰＩＣＷＲを実行し続いて／ＶＥＲＩＦＹを実行しました。
>/picwr
400E[FF][3F][FF][3F]
i=6,b=2,[04]0000
[05][04][02][00][00][00][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(01)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)
i=12,b=2,[00]0000
[05][00][02][00][00][05][28][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(01)(00)(02)(00)(00)(00)(00)(00)(02)(03)(FF)(3F)(FF)(3F)(FF)(3F)
i=22,b=6,[00]000a
[05][00][06][00][0A][23][00][8C][01][8D][01][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(01)(00)(06)(00)(0A)(00)(00)(00)(10)(03)(FF)(3F)(FF)(3F)(FF)(3F)

i=108,b=2,[00]000e
[05][00][02][00][0E][E4][3F][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(03)(00)(02)(00)(0E)(01)(01)(00)(4A)(03)(FF)(3F)(FF)(3F)(FF)(3F)
i=114,b=2,[00]0010
[05][00][02][00][10][FF][3F][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(03)(00)(02)(00)(10)(01)(01)(00)(4A)(03)(FF)(3F)(FF)(3F)(FF)(3F)
picwr end

>/verify
inbfend=0
400E[03][00][02][00]
i=6,b=2,[04]0000
[06][04][02][00][00][00][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(01)(03)(00)(02)(00)(10)(01)(01)(00)(4A)(03)(FF)(3F)(FF)(3F)(FF)(3F)
i=12,b=2,[00]0000
[06][00][02][00][00][05][28][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(02)(05)(28)(02)(00)(10)(01)(01)(00)(4A)(03)(FF)(3F)(FF)(3F)(FF)(3F)
[o][o]

i=108,b=2,[00]000e
[06][00][02][00][0E][E4][3F][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(E4)(3F)(FF)(3F)(C0)(18)(67)(16)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)
[o][o]
i=114,b=2,[00]0010
[06][00][02][00][10][FF][3F][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(FF)(3F)(C0)(18)(67)(16)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)
[o][o]
vfend
error=0
>

今度はＥＲＲＯＲ＝０になりました。
最後に確認のため／ＰＩＣＲＤＦを実行してＨＥＸファイルを作成しました。
>/picrdf 16f1825test250613.hex
400E[FF][3F][C0][18]
type=04,uadrs=00
[08]
0000[10][05][28][FF][3F][FF][3F][FF][3F][FF][3F][23][00][8C][01][8D][01]
0010[10][21][00][8C][01][8D][01][F3][30][99][00][22][00][22][08][8C][00]
0020[10][15][20][A3][0B][10][28][A2][03][0E][28][0A][30][A1][00][1B][20]
0030[10][A1][0B][17][28][08][00][64][30][A0][00][00][00][00][00][00][00]
0040[10][FF][30][8D][06][A0][0B][1D][28][08][00][FF][3F][FF][3F][FF][3F]
0050[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]

07D0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07E0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07F0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
[01]
type=04,uadrs=01
[08]
400E[E4][3F][FF][3F]
[10]
>/exit

今回プログラムの書き込みテストに使った１６Ｆ１８２７ＴＥＳＴＥ．ＨＥＸは［第１９２回］でＰＩＣ１６Ｆ１８２７の書き込みテストに使っています。

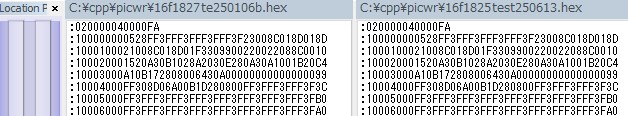

そのとき書き込み後に読み出して作成したＨＥＸファイルと今回作成したＨＥＸファイルをＷｉｎＭｅｒｇｅで比較してみました。

左がＰＩＣ１６Ｆ１８２７のＨＥＸファイルで右が１６Ｆ１８２５のＨＥＸファイルです。
完全に一致しています。
それでずっと下の方に行きますと。

ここは本来はＣＯＮＦＩＧアドレスなのですけれど左側のファイルを作成した時点ではまだそこのところがうまく出来ていなくて結果として左右が違っています。
右側の最下行がＣＯＮＦＩＧデータです。
でも。
あれ？
左側はファイルエンドのところでＣＯＮＦＩＧデータが出てきています。

ＣＯＮＦＩＧの値は左右で一致しています。
しかし。
右側のアドレスはちょっと違う…。
それに右側には本来必要な
０２０００００４０００１
がありません。
ちょっとこれは気が付きませんでした。
ここはＰＩＣＷＲＩＴＥＲのプログラムエラーではなくてＷｉｎｄｏｗｓ側のＣｐｐプログラムのミスのようです。
どこかの時点でバグが入ってしまったようです。
ちょっと確認してみます。
