超ローコストＰＩＣＷＲＩＴＥＲの製作
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
「ＰＩＣＢＡＳＩＣコンパイラ」からスピンオフ！！
過去記事を参照することなどを考えて該当する過去記事は「ＰＩＣＢＡＳＩＣコンパイラ」のまま連載回もそのままとします。
以後は前回記事からの流れで［第２３６回］からとします。
「ＰＩＣＢＡＳＩＣコンパイラ」はなるべく早く連載を再開したいと考えています。
ＰＩＣはローコスト、高機能で種類も豊富なお手軽マイコンですがプログラムを書き込むためのＷＲＩＴＥＲが必要です。
それをできるだけ安価に作ってしまおうというプロジェクトです。
最終的には製品化を考えています（組立キット、完成品）。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

［第３０４回］



●ＰＩＣ１６Ｆ１８２５（３）テストプログラム／動作テスト

前回はＰＩＣＷＲＩＴＥＲプログラムのテストの最後のところで作成したＨＥＸファイルに一部落ちがみつかりました。
前は正しくできていたのですがプログラム変更などを重ねる過程でうっかり落としてしまったようです。
原因はわかりましたのでＣｐｐプログラムを修正しました。
確認のために前回と同じテストをしてもよかったのですが。
前回テストに使ったＨＥＸプログラムはＰＩＣ１６Ｆ１８２７用に作成したものでｐｉｎ数が少ないＰＩＣ１６Ｆ１８２５ではまともに実行できないプログラムでした。
どうせまたＰＩＣＷＲＩＴＥＲプログラムのテストをするのならこの機会にＰＩＣ１６Ｆ１８２５用のテストプログラムを作ってしまえばその動作テストもできます。
そのように考えてＰＩＣ１６Ｆ１８２５用のテストプログラムを作成しました。
同じ１４ｐｉｎのＰＩＣ１６Ｆ１４５５用のテストプログラムをもとにして作成しました。
;;;PIC 16F1825  testprogram from 1455testb
;25.6.13 6.16
;
        __CONFIG _CONFIG1, _WDTE_OFF & _FOSC_INTOSC & _BOREN_OFF & _IESO_OFF & _FCMEN_OFF
        __CONFIG _CONFIG2, _PLLEN_OFF
;
        #include<p16f1825.inc>
;
cntr0=20
cntr1=21
;
     org 00
     goto start
;
     org 05
start
    banksel OSCCON;bank 1
        movlw 6f;=4MHz
        movwf OSCCON
    clrf TRISC
        banksel ANSELC;bank3
        clrf ANSELC
        banksel PORTC;bank0
;
t16ms:
        call t4ms
        call t4ms
        call t4ms
        call t4ms
        movf cntr1,w
        movwf PORTC
        incf cntr1
        goto t16ms
;
t4ms
        call t1ms
        call t1ms
        call t1ms
        call t1ms
        return
;
t1ms
        nop;1
        decfsz cntr0;1
        goto t1ms;2
        return
;
    end
;

下はＷＲＩＴＥＲテストのログです。
毎回同じことを書いていますので始めから終わりまでを途中を省略した形でお見せします。
最初に／ＥＲＡＳＥをしてそれから上で作ったＨＥＸファイルをロード、それを／ＰＩＣＷＲで書き込んだ後／ＶＥＲＩＦＹを実行し最後に／ＰＩＣＲＤＦでＨＥＸファイルを作成しました。
logfile piciolog\0616110709.txt open
*** pic i/o ***
picio-30 connected
>/pictype=3
pictype=33
[03][61][08][81]
>/erase
400E[03][61][08][81]
>/hload 16f1825test.hex
loading 16f1825test.hex ...
i=242,binbfend=98
>/picwr
400E[03][61][08][81]
i=6,b=2,[04]0000
[05][04][02][00][00][00][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(01)(03)(61)(08)(81)(26)(D7)(2C)(84)(FF)(03)(60)(10)(84)(00)(08)(E4)
i=12,b=2,[00]0000
[05][00][02][00][00][05][28][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(01)(00)(02)(00)(00)(00)(00)(00)(02)(03)(60)(10)(84)(00)(08)(E4)
i=22,b=6,[00]000a
[05][00][06][00][0A][21][00][6F][30][99][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(01)(00)(06)(00)(0A)(00)(00)(00)(10)(03)(60)(10)(84)(00)(08)(E4)

i=88,b=2,[00]000e
[05][00][02][00][0E][E4][09][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(03)(00)(02)(00)(0E)(01)(01)(00)(3A)(03)(60)(10)(84)(00)(08)(E4)
i=94,b=2,[00]0010
[05][00][02][00][10][FF][3E][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(03)(00)(02)(00)(10)(01)(01)(00)(3A)(03)(60)(10)(84)(00)(08)(E4)
picwr end

>/verify
inbfend=0
400E[03][00][02][00]
i=6,b=2,[04]0000
[06][04][02][00][00][00][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(01)(03)(00)(02)(00)(10)(01)(01)(00)(3A)(03)(60)(10)(84)(00)(08)(E4)
i=12,b=2,[00]0000
[06][00][02][00][00][05][28][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(02)(05)(28)(02)(00)(10)(01)(01)(00)(3A)(03)(60)(10)(84)(00)(08)(E4)
[o][o]

i=88,b=2,[00]000e
[06][00][02][00][0E][E4][09][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(E4)(09)(FF)(3E)(C0)(18)(67)(16)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)
[o][o]
i=94,b=2,[00]0010
[06][00][02][00][10][FF][3E][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(FF)(3E)(C0)(18)(67)(16)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)
[o][o]
vfend
error=0
>/picrdf 16f1825test250616.hex
400E[FF][3E][C0][18]
type=04,uadrs=00
[08]
0000[10][05][28][FF][3F][FF][3F][FF][3F][FF][3F][21][00][6F][30][99][00]
0010[10][8E][01][23][00][8E][01][20][00][14][20][14][20][14][20][14][20]
0020[10][21][08][8E][00][A1][0A][0C][28][19][20][19][20][19][20][19][20]
0030[10][08][00][00][00][A0][0B][19][28][08][00][FF][3F][FF][3F][FF][3F]
0040[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0050[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]

07E0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07F0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
[01]
type=04,uadrs=01
[08]
400E[E4][09][FF][3E]
[10]
>/exit

上で／ＰＩＣＷＲ実行後に／ＰＩＣＲＤＦで読み出して作成したＨＥＸファイルを下に示します。
:020000040000FA
:100000000528FF3FFF3FFF3FFF3F21006F30990072
:100010008E0123008E0120001420142014201420AF
:1000200021088E00A10A0C28192019201920192056
:1000300008000000A00B19280800FF3FFF3FFF3F0A
:10004000FF3FFF3FFF3FFF3FFF3FFF3FFF3FFF3FC0
:10005000FF3FFF3FFF3FFF3FFF3FFF3FFF3FFF3FB0

:1007E000FF3FFF3FFF3FFF3FFF3FFF3FFF3FFF3F19
:1007F000FF3FFF3FFF3FFF3FFF3FFF3FFF3FFF3F09
:020000040001F9
:04400E00E409FF3E86
:00000001FF

前回落ちていた
０２０００００４０００１
も今回は作成されています。
その次のＣＯＮＦＩＧのアドレスがＭＰＬＡＢで作成されたＨＥＸファイルとは異なっていますがこれはＰＩＣＷＲＩＴＥＲプログラムの都合によるものです。
正規のＰＩＣＷＲＩＴＥＲに再読み込みするなどの場合にはここは補正が必要かもしれません。
ともかく。
ＰＩＣ１６Ｆ１８２５についてはこれで終わりです。

ではありませんでした。

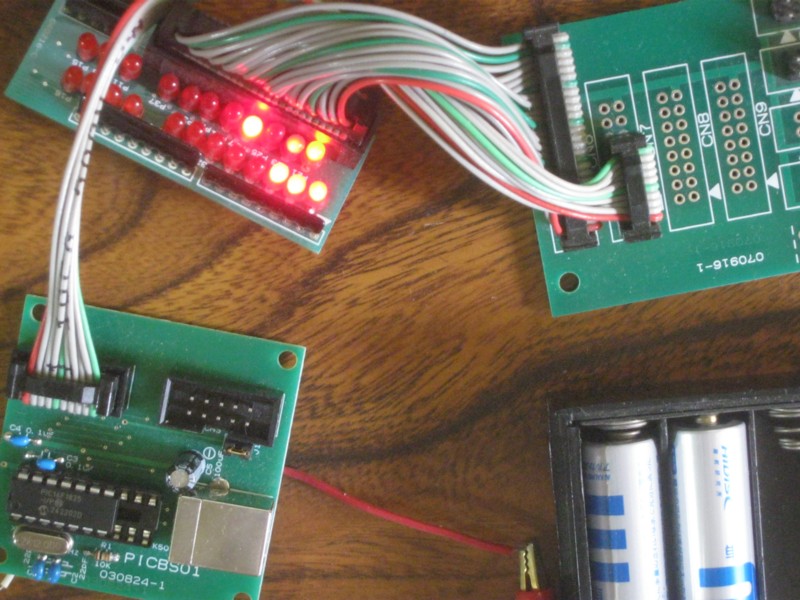

ＰＩＣ１６Ｆ１４５５のときと同じように実際に動作テストをして写真を撮ったのでした。
単三乾電池２本、＋３Ｖでの動作テストです。

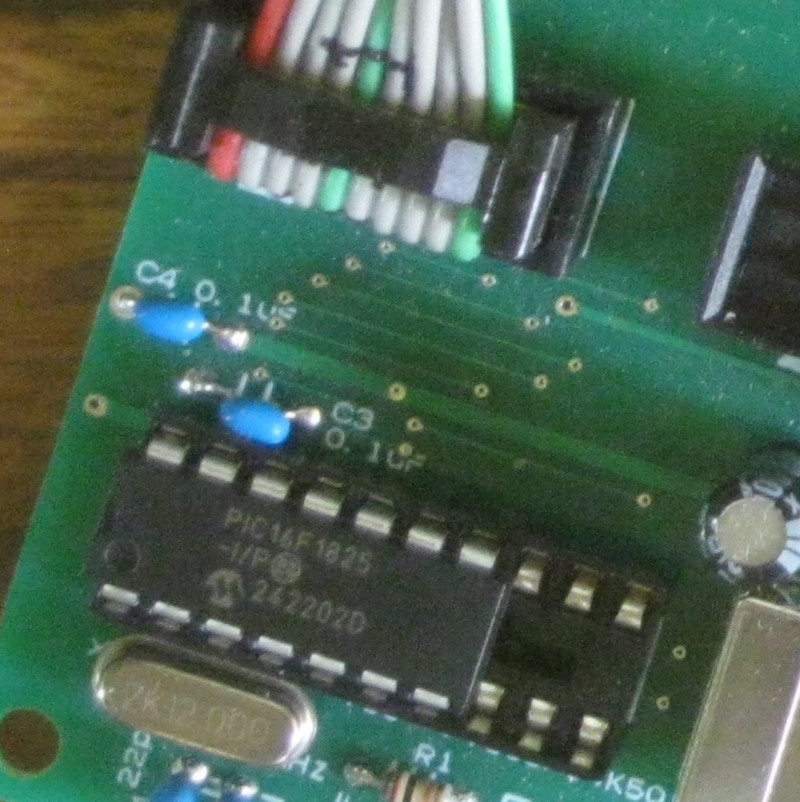

ＰＩＣ１６Ｆ１８２５のところを拡大しました。

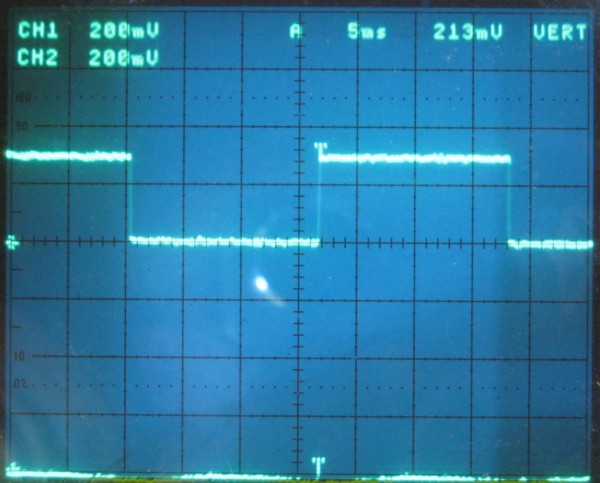

ＲＣ０の出力波形です。

約１６ｍｓごとにＨ、Ｌを繰り返し出力しています。

これにて一件落着です。
