超ローコストＰＩＣＷＲＩＴＥＲの製作
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
「ＰＩＣＢＡＳＩＣコンパイラ」からスピンオフ！！
過去記事を参照することなどを考えて該当する過去記事は「ＰＩＣＢＡＳＩＣコンパイラ」のまま連載回もそのままとします。
以後は前回記事からの流れで［第２３６回］からとします。
「ＰＩＣＢＡＳＩＣコンパイラ」はなるべく早く連載を再開したいと考えています。
ＰＩＣはローコスト、高機能で種類も豊富なお手軽マイコンですがプログラムを書き込むためのＷＲＩＴＥＲが必要です。
それをできるだけ安価に作ってしまおうというプロジェクトです。
最終的には製品化を考えています（組立キット、完成品）。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

［第３０６回］



●ＰＩＣ１６Ｆ１５０９

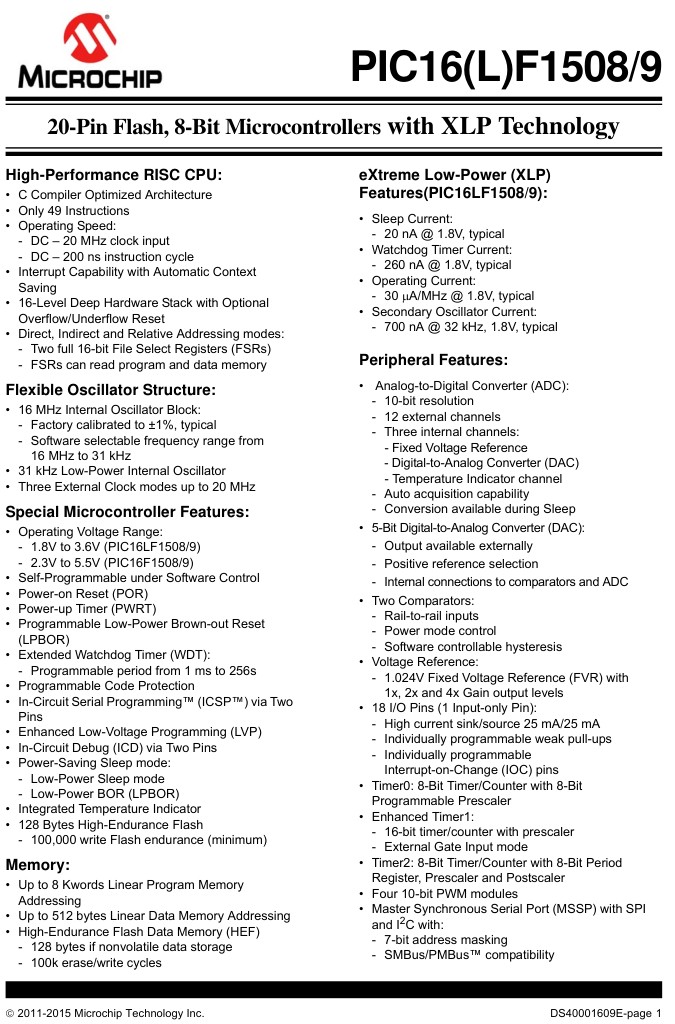

ＰＩＣ１６Ｆ１５０９は２０ｐｉｎのＰＩＣです。


［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．　ＰＩＣ１６Ｆ１５０９　Ｄａｔａ　Ｓｈｅｅｔ

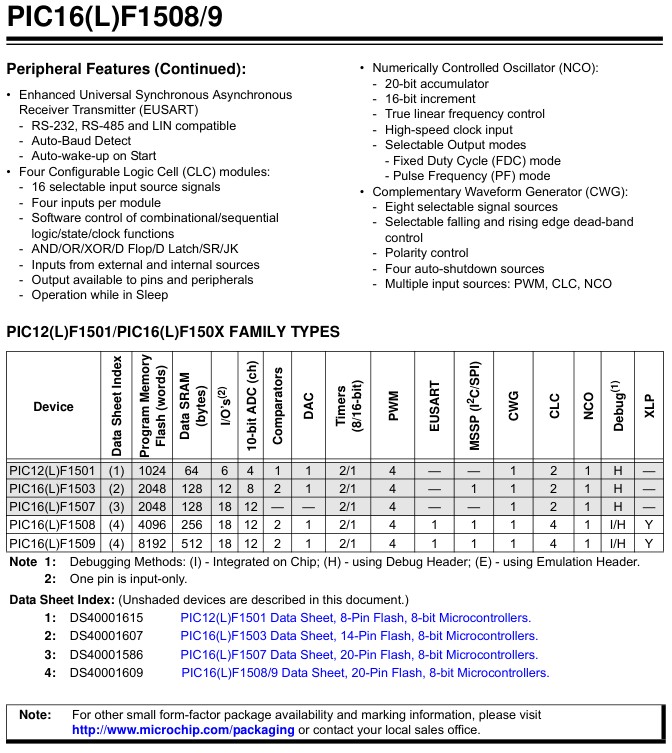

前回のＰＩＣ１６Ｆ１７０５と同様に盛り沢山の機能です。

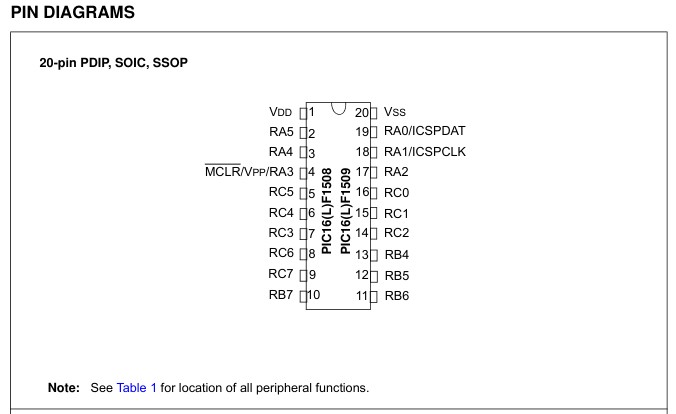

ｐｉｎ数が２０ｐｉｎもありますからＩ／Ｏポート数も通常の用途としては十分でしょう。


［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．　ＰＩＣ１６Ｆ１５０９　Ｄａｔａ　Ｓｈｅｅｔ

同じファミリーのＰＩＣとしてＰＩＣ１２Ｆ１５０１、１６Ｆ１５０３、１６Ｆ１５０７、１６Ｆ１５０８があります。


［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．　ＰＩＣ１６Ｆ１５０９　Ｄａｔａ　Ｓｈｅｅｔ

おや。
ＰＩＣ１６Ｆ１５０３が同じファミリーですね。
ＰＩＣ１６Ｆ１５０３は［第２３７回］で扱いました。
ＰＩＣ１６Ｆ１５０３はＴＹＰＥ＝３です。
ひょっとするとＰＩＣ１６Ｆ１５０３用のテストプログラムを書き込んでそれで動作テストをしたらうまく動作してくれるかもしれません。
それなら手間が省けて助かります。

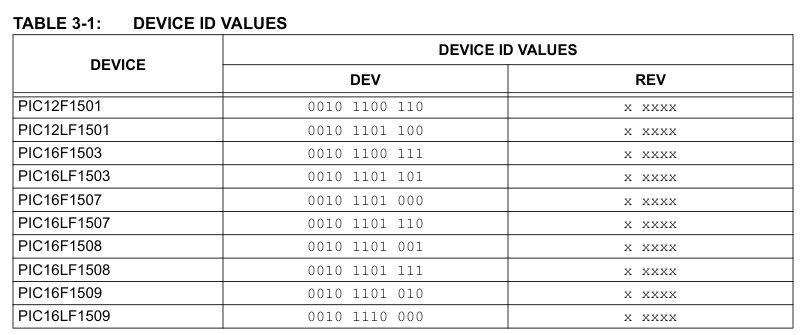

まずはＰＩＣ１６Ｆ１５０９のＤＥＶＩＣＥ　ＩＤを確認しておきます。


［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．　ＰＩＣ１６Ｆ１５０９　Ｍｅｍｏｒｙ　Ｐｒｏｇｒａｍｍｉｎｇ　Ｓｐｅｃｉｆｉｃａｔｉｏｎ

ＰＩＣ１６Ｆ１５０９のＤｅｖｉｃｅ　ＩＤは２Ｄ４Ｘ／２Ｄ５Ｘです。
それではテスト開始です。
最初に／ＰＩＣＩＤＣＫを実行しました。
ＤＥＶＩＣＥ　ＩＤは２Ｄ４２です。
続いて／ＨＬＯＡＤコマンドで１６Ｆ１５０３ＴＥＳＴ．ＨＥＸをロードして／ＰＩＣＷＲを実行した後／ＶＥＲＩＦＹを実行しました。
logfile piciolog\0617214303.txt open
*** pic i/o ***
picio-30 connected
>/picidck
400C[42][2D]
>/pictype=3
pictype=33
[03][41][00][81]
>/hload 16f1503testb.hex
16f1503testb.hex cannot open
>/hload 16f1503testb.hex
loading 16f1503testb.hex ...
i=225,binbfend=92
>/picwr
400E[03][41][00][81]
i=6,b=2,[04]0000
[05][04][02][00][00][00][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(01)(03)(41)(00)(81)(66)(D7)(2C)(84)(FF)(03)(60)(10)(84)(00)(08)(E4)
i=12,b=2,[00]0000
[05][00][02][00][00][05][28][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(01)(00)(02)(00)(00)(00)(00)(00)(02)(03)(60)(10)(84)(00)(08)(E4)

i=82,b=2,[04]0000
[05][04][02][00][00][00][01][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(03)(01)(00)(0A)(00)(30)(00)(00)(00)(3A)(03)(60)(10)(84)(00)(08)(E4)
i=88,b=2,[00]000e
[05][00][02][00][0E][E4][3F][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(03)(00)(02)(00)(0E)(01)(01)(00)(3A)(03)(60)(10)(84)(00)(08)(E4)
picwr end

>/verify
inbfend=0
400E[03][00][02][00]
i=6,b=2,[04]0000
[06][04][02][00][00][00][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(01)(03)(00)(02)(00)(0E)(01)(01)(00)(3A)(03)(60)(10)(84)(00)(08)(E4)
i=12,b=2,[00]0000
[06][00][02][00][00][05][28][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(02)(05)(28)(02)(00)(0E)(01)(01)(00)(3A)(03)(60)(10)(84)(00)(08)(E4)
[o][o]

i=88,b=2,[00]000e
[06][00][02][00][0E][E4][3F][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(E4)(3F)(FF)(3F)(32)(33)(5E)(1A)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)
[o][o]
vfend
error=0
>/picrdf 16f1509t250617.hex
400E[E4][3F][FF][3F]
type=04,uadrs=00
[08]
0000[10][05][28][FF][3F][FF][3F][FF][3F][FF][3F][21][00][68][30][99][00]
0010[10][8E][01][23][00][8E][01][20][00][14][20][14][20][14][20][14][20]
0020[10][21][08][8E][00][A1][0A][0C][28][19][20][19][20][19][20][19][20]
0030[10][08][00][00][00][A0][0B][19][28][08][00][FF][3F][FF][3F][FF][3F]
0040[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0050[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]

07E0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07F0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
[01]
type=04,uadrs=01
[08]
400E[E4][3F][FF][3F]
[10]
>/exit

ベリファイの結果ｅｒｒｏｒ＝０が表示されました。
書き込みＯＫです。
最後に／ＰＩＣＲＤＦで読み出したデータ（プログラム）をＨＥＸファイルで保存しました。

今度は動作テストです。
今回はＰＩＣ１６Ｆ１５０９にＰＩＣ１６Ｆ１５０３用のプログラムをＷＲＩＴＥしました。
ＰＩＣ１６Ｆ１５０３とＰＩＣ１６Ｆ１５０９は同じファミリーＰＩＣなので多分同じプログラムでも動いてくれるとは思いますが。

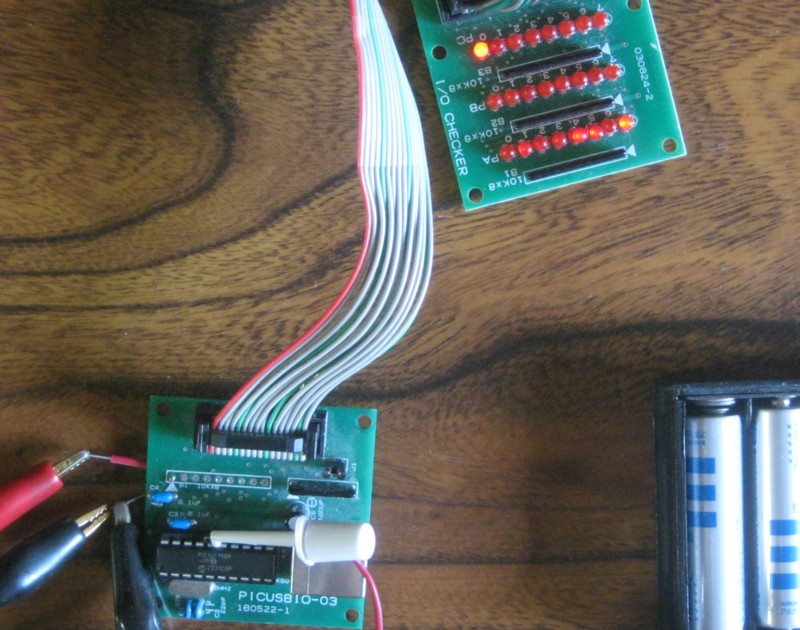

単三乾電池２本、＋３Ｖでの動作テストです。

ＬＥＤ表示がちょっと薄いのはＬＥＤボードの抵抗値が大きい（１０ＫΩ）こととＶｄｄ電圧が＋３Ｖと低いからで写真でははっきり見えませんがちゃんとカウント表示されています。

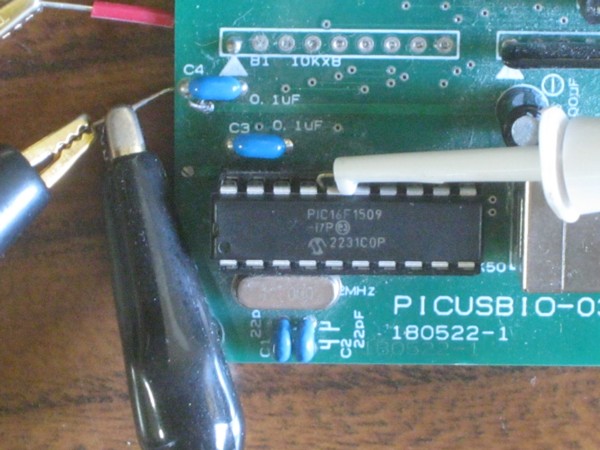

ＰＩＣ１６Ｆ１５０９のところを大きく写しました。

ＰＩＣ１６Ｆ１５０９と読めます。

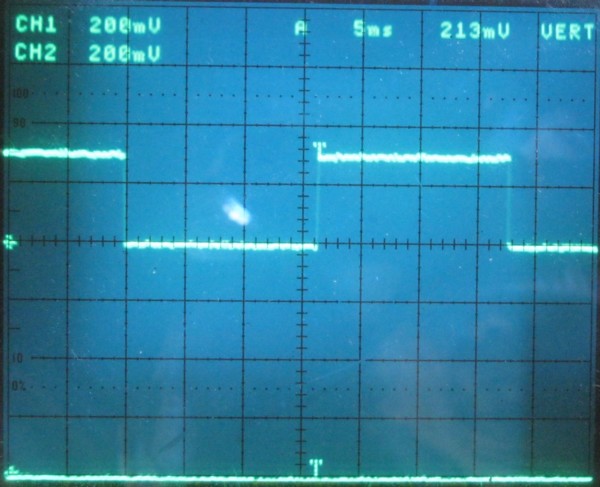

下はＲＣ０の出力波形です。

今までのテストと同様約１６ｍｓごとにＨ、Ｌを繰り返し出力しています。

最後に／ＥＲＡＳＥのテストを行ないました。
最初に／ＰＩＣＩＤＣＫでＩＤを確認してから／ＰＩＣＲＤＦでプログラムが書き込み済みであることを確認しました。
logfile piciolog\0618181745.txt open
*** pic i/o ***
picio-30 connected
>/picidck
400C[42][2D]
>/pictype=3
pictype=33
[03][41][00][01]
>/picrdf
400E[03][41][00][01]
type=04,uadrs=00
[08]
0000[10][05][28][FF][3F][FF][3F][FF][3F][FF][3F][21][00][68][30][99][00]
0010[10][8E][01][23][00][8E][01][20][00][14][20][14][20][14][20][14][20]
0020[10][21][08][8E][00][A1][0A][0C][28][19][20][19][20][19][20][19][20]
0030[10][08][00][00][00][A0][0B][19][28][08][00][FF][3F][FF][3F][FF][3F]
0040[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0050[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]

07E0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07F0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
[01]
type=04,uadrs=01
[08]
400E[E4][3F][FF][3F]
[10]
>/erase
400E[E4][3F][FF][3F]
>/picrdf
400E[E4][3F][FF][3F]
type=04,uadrs=00
[08]
0000[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0010[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0020[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0030[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0040[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0050[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]

07E0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07F0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
[01]
type=04,uadrs=01
[08]
400E[FF][3F][FF][3F]
[10]
>/exit

その後／ＥＲＡＳＥを実行してから確認のため／ＰＩＣＲＤＦを実行しました。
全部消去されたことが確認できました。

今回もこの回だけですけれど。
これにて一件落着です。
