超ローコストＰＩＣＷＲＩＴＥＲの製作
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
「ＰＩＣＢＡＳＩＣコンパイラ」からスピンオフ！！
過去記事を参照することなどを考えて該当する過去記事は「ＰＩＣＢＡＳＩＣコンパイラ」のまま連載回もそのままとします。
以後は前回記事からの流れで［第２３６回］からとします。
「ＰＩＣＢＡＳＩＣコンパイラ」はなるべく早く連載を再開したいと考えています。
ＰＩＣはローコスト、高機能で種類も豊富なお手軽マイコンですがプログラムを書き込むためのＷＲＩＴＥＲが必要です。
それをできるだけ安価に作ってしまおうというプロジェクトです。
最終的には製品化を考えています（組立キット、完成品）。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

［第３２８回］



●ＰＩＣ１８アセンブラ（７）ＣＯＮＦＩＧ（３）

前回はＭｉｃｒｏｃｈｉｐのＰＩＣドキュメントのミスプリントのせいでつい遠回りをしてしまいました。
今回は本題に復帰です。
本家ＭｉｃｒｏｃｈｉｐのＰＩＣアセンブラの表記にはいつも悩まされてきました。
で。
あれこれ考えたのですが。
あのわかりにくいＣＯＮＦＩＧ文の記載ではなくて。
変更が必要なＣＯＮＦＩＧレジスタの値を直接指定してしまおうということに落ち着きました。
デフォルトでよいところはそのままにすればよいです。
ＣＯＮＦＩＧはバイト単位で指定します。
１バイトのうち一部のみ変更する場合残りのビットについてはデフォルトの値をそのまま踏襲します。
デフォルトの値はＳＦＲを設定するためのｔｘｔファイル（ＭＰＬＡＢアセンブラで＃ｉｎｃｌｕｄｅ＜＞で指定するｉｎｃファイルと同じファイル名．ｔｘｔファイル）に追記しました。

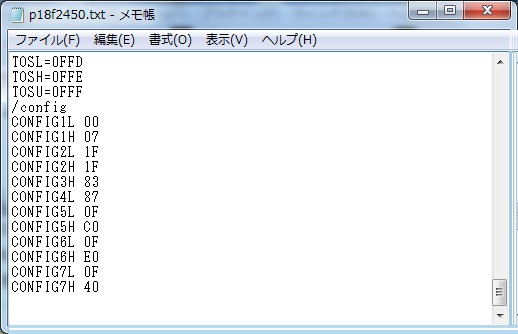

下はそのようにしたｐ１８ｆ２４５０．ｔｘｔファイルの追記部分です。



そしてユーザーのＰＩＣ１８アセンブラプログラムでは必要なＣＯＮＦＩＧレジスタのみ下記の要領で設定します。
        #include<p18f2450.inc>
;cpuclock=48MHz HSPLL_CRYSTAL=12MHz
;wdt=about 32ms(4ms*8)
;
;       CONFIG PLLDIV=3,USBDIV=2,CPUDIV=OSC1_PLL2,FOSC=HSPLL_HS,VREGEN=ON,WDT=OFF
;       CONFIG PBADEN=OFF,LVP=OFF;
;
        CONFIG1L 22
        CONFIG1H 0E
        CONFIG2L 3F
        CONFIG2H 1E
        CONFIG3H 81
        CONFIG4L 81
;

設定値は１６進数２桁ですがこの場合には上位桁がＡ〜Ｆでも先頭に０を付ける必要はありません。
ＭＰＬＡＢ対応のアセンブラを流用する場合＃ｉｎｃｌｕｄｅ文はそのまま残します（ＰＩＣ１８アセンブラでもこの表記は必要です）がもとのＣＯＮＦＩＧ文は；を付けてコメント文に変更します。

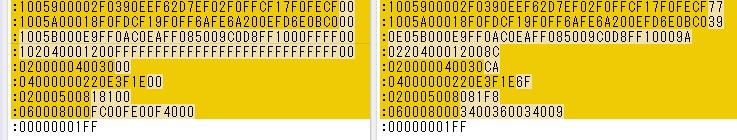

ＣＯＮＦＩＧについて上記の機能追加を行なった後ＰＩＣ１８アセンブラを実行して作成されたＨＥＸファイルをもとのＭＰＬＡＢ版のＨＥＸファイルと比較しました。



：０２、：０４、：０２、：０６の４行がＣＯＮＦＩＧの設定です。
一部に相違がありますが右側（ＭＰＬＡＢ版）はデフォルト値をＰＩＣ１８Ｆ２４５０固有の値にしているところを左側（ＰＩＣ１８アセンブラ）ではＰＩＣ１８Ｆ２４５０を包含する汎用値をデフォルト値にしているためです。
相違しているビットはＰＩＣ１８Ｆ２４５０には実装されていないビットなので実際に影響はないはずです。
いずれ実際に書き込んでテストしてみるつもりです。

超ローコストＰＩＣＷＲＩＴＥＲの製作［第３２８回］
２０２５．８．２７　ｕｐｌｏａｄ
