ＰＩＣはローコスト、高機能で種類も豊富なお手軽マイコンですがプログラムを書き込むためのＷＲＩＴＥＲが必要です。
それをできるだけ安価に作ってしまおうというプロジェクトです。
最終的には製品化を考えています（組立キット、完成品）。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
［第３２７回］
●ＰＩＣ１８アセンブラ（６）ＣＯＮＦＩＧ（２）
ＣＯＮＦＩＧの記述は理解しにくく面倒なものですがこれをクリアしないことにはＰＩＣをうまく使うことができません。
ただ標準的な使い方や余り特殊な機能を使わないという場合ならデフォルトのままでいけるかもしれません。
デフォルトの設定は前回のＣＯＮＦＩＧの表の一番右にビット表現で示されています。
たとえばＣＯＮＦＩＧ１ＨのＦＯＳＣ３〜ＦＯＳＣ０はデフォルトでは０１１１になっていてこれはＣＯＮＦＩＧ１Ｈの詳細説明を見ると外部にＲＣ回路を接続して発振するモードのように読み取れます。
とここまで書いてきて、「あれ？ＰＩＣ１８Ｆ２４５０にＲＣ発振モードなんてあるのかいな？」と素朴な疑問が浮かびました。
うむむむむ。
ＣＯＮＦＩＧについてざっと書いて済ましてしまうつもりだったのですが。
こういうところがＭｉｃｒｏｃｈｉｐの困ったところというかちゃらんぽらんなところです。
以前にＰＩＣ１８Ｆ２４５０のプログラムを書いたときには何とも思わずにスルーしてしまったのですけれど、引っかかってしまったからには仕方がありません。
やっつけてしまいましょう。
前回の画像を再掲します。

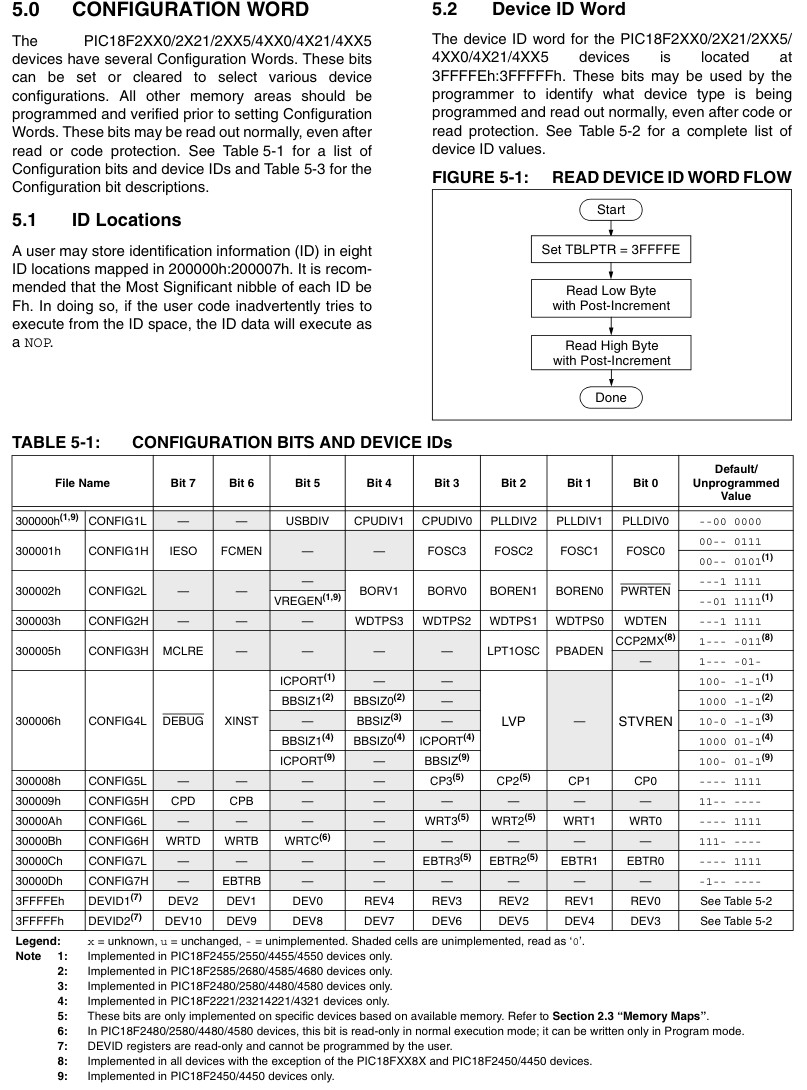

下はＰＩＣ１８Ｆ２４５０〜のＣＯＮＦＩＧ一覧です。
［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ． ＰＩＣ１８Ｆ２ＸＸ０／〜Ｐｒｏｇｒａｍｍｉｎｇ Ｓｐｅｃｉｆｉｃａｔｉｏｎ
ＣＯＮＦＩＧ１Ｈは右端のビット表示が２段になっています。
下の段は００−− ０１０１で（１）がついています。
それで欄外のＮｏｔｅを見ますと。
Ｎｏｔｅ １：ｉｍｐｌｅｍｅｎｔｅｄ ｉｎ ＰＩＣ１８Ｆ２４５５／２５５０／４４５５／４５５０ ｄｅｖｉｃｅｓ ｏｎｌｙ．
と書いてあります。
ｉｎｐｌｅｍｅｎｔｅｄは「実装された」です。
今はＰＩＣ１８Ｆ２４５０について書いていて（１）にはＰＩＣ２４５０はありませんからそれならデフォルトは上の段の００−− ０１１１だと思ったのですけれど。

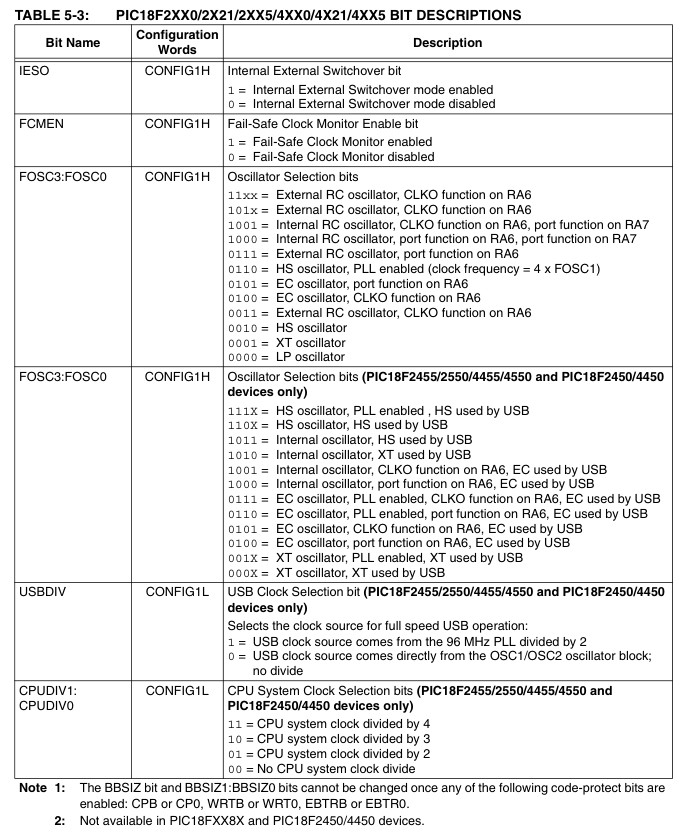

下はＣＯＮＦＩＧ１ＨとＣＯＮＦＩＧ１Ｌの設定説明の部分です（こちらも前回の再掲です）。
［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ． ＰＩＣ１８Ｆ２ＸＸ０／〜Ｐｒｏｇｒａｍｍｉｎｇ Ｓｐｅｃｉｆｉｃａｔｉｏｎ
これがおかしいのですよね。
ＦＯＳＣ３：ＦＯＳＣ０が２段ありますから上の段の０１１１を見るとＥｘｔｅｒｎａｌ ＲＣ ｏｓｃｉｌｌａｔｅｒ…とあります。
文字通りに読みますとＲＣ ｏｓｃｉｌｌａｔｅｒですから抵抗とコンデンサで発振する…ということなのですけれどそんなモードが有りかいなあと思います。
それでよくよく見ますと下の段のＦＯＳＣ３：ＦＯＳＣ０のところにａｎｄ ＰＩＣ２４５０／４４５０と書いてあります。
おいおい。
さきほどのＤｏｃｕｍｅｎｔはそれが落ちてるじゃないの。
するとＰＩＣ１８Ｆ２４５０は下の段か。
それならデフォルトは００−− ０１０１じゃないの。
ＥＣ ｏｓｃｉｌｌａｔｏｒ ＣＬＫＯ ｆｕｎｃｔｉｏｎ ｏｎ ＲＡ６になります。

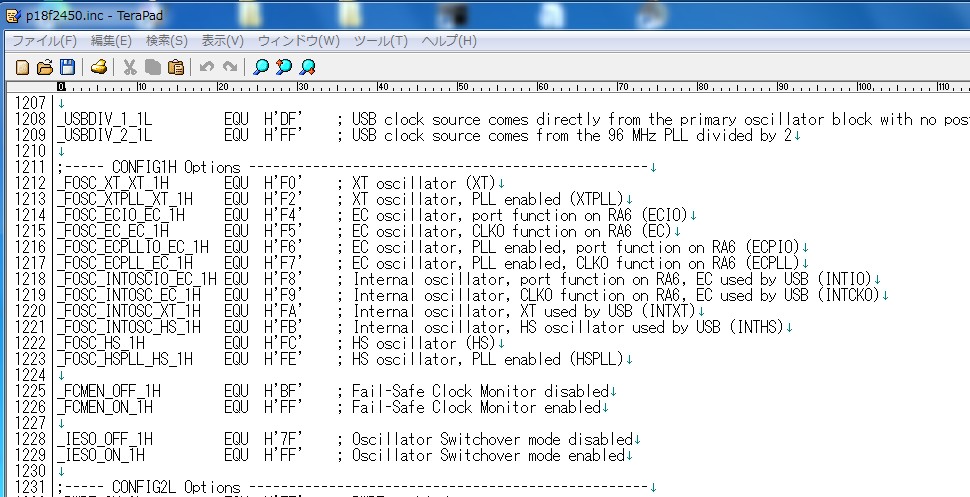

念のためにｐ１８ｆ２４５０．ｉｎｃを確認してみました。
［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ． ｐ１８ｆ２４５０．ｉｎｃ
＿ＦＯＳＣ＿ＥＣ＿ＥＣ＿１Ｈ ＥＱＵ Ｈ’Ｆ５’がそれのようです。
コメントを見るとＥＣ ｏｓｃｉｌｌａｔｏｒ，ＣＬＫＯ ｆｕｎｃｔｉｏｎ ｏｎ ＲＡ６になっています。
やっぱりこいつか。
つうことはさきほどのＤｏｃｕｍｅｎｔはやっぱりミスプリントのようです。
それはそれとして。
上の段のＥｘｔｅｒｎａｌ ＲＣ ｏｓｃｉｌｌａｔｏｒというのはやっぱりおかしいでしょう。

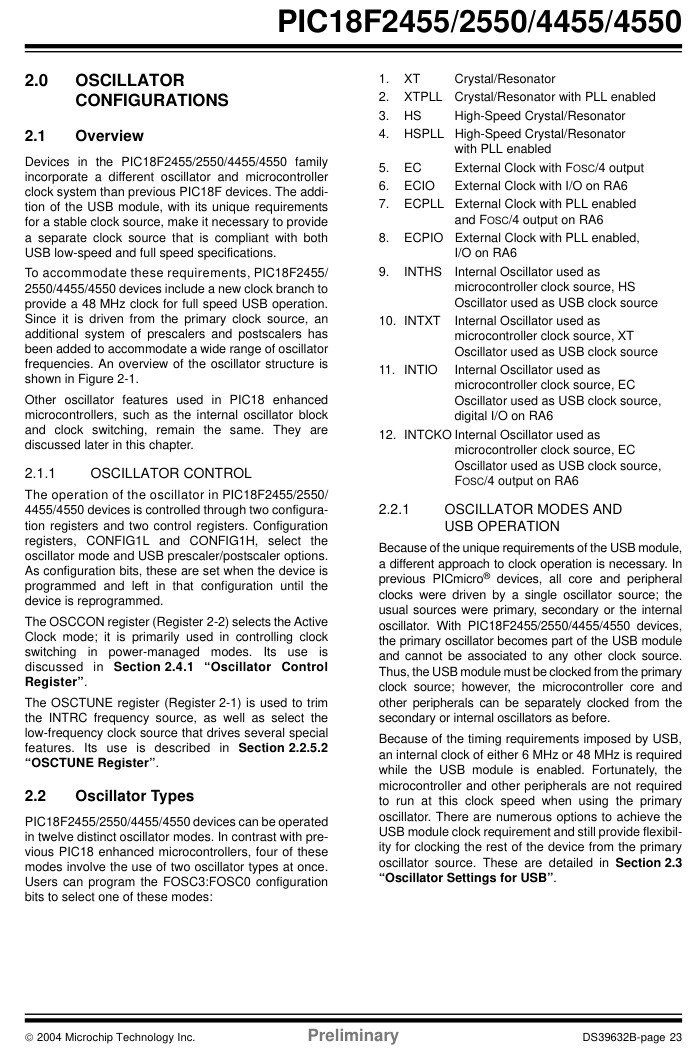

それで念のためにＰＩＣ１８Ｆ２４５５のＤａｔａ Ｓｈｅｅｔをダウンロードして確認してみました。
［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ． ＰＩＣ１８Ｆ２４５５ Ｄａｔａ Ｓｈｅｅｔ
ほらあ。
Ｅｘｔｅｒｎａｌ ＲＣなんてモードは無いじゃないの。
もう。
めちゃめちゃミスプリじゃありませんか。
やれやれ。
