［第１５３回］
●新ＮＤ８０Ｚ（ＮＤ８０Ｚ４Ｅ）
仕入れパーツの価格高騰を受けてその影響をできるだけ最小限にとどめるべく現在新しいＮＤ８０Ｚを試作中です。

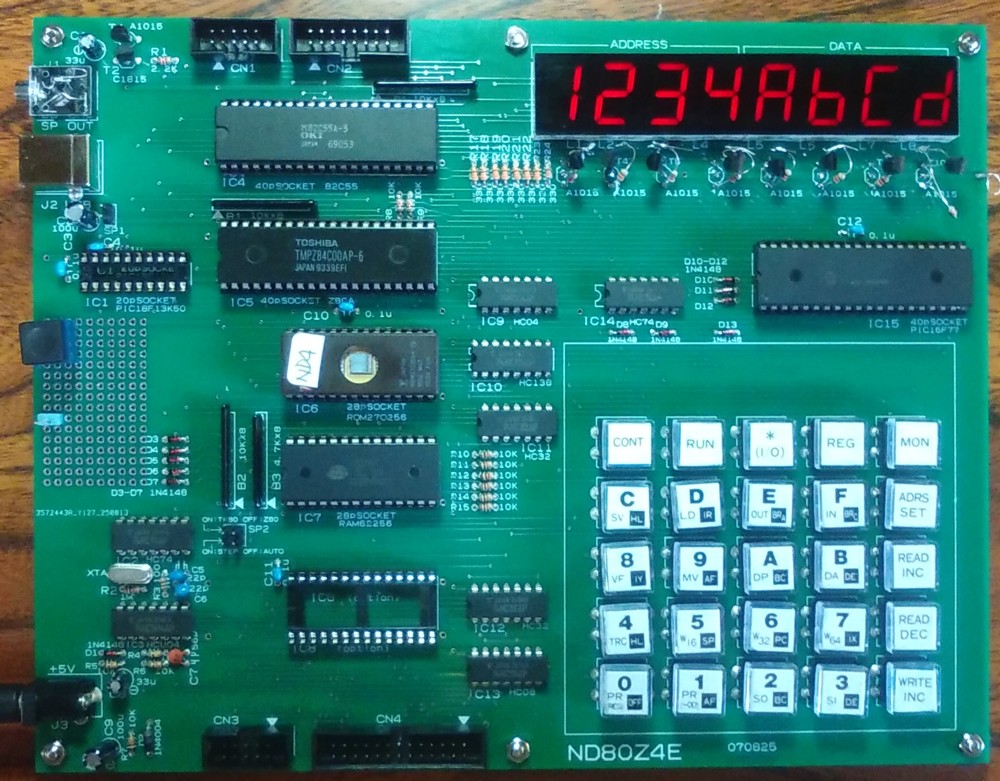

下は試作中の新ボードＮＤ８０Ｚ４Ｅです。
●キースイッチの変更
仕入れパーツの中で最も価格高騰が著しいのが５Ｘ５キー回路に使っているキースイッチです。
ＮＤ８０ＺⅢを開発した当初に比べて仕入れ価格は倍額以上になってしまいました。
今回の設計変更を決めた最大の理由です。
原価低減の柱とするために今回開発中のＮＤ８０Ｚ４Ｅでは小型のタクトキースイッチを採用しました。
キートップには従来と同じキーシールを貼ることができてその上からアクリルの透明キャップをはめてシール面を保護しています。
従来のキーに比べると押したときの反応がちょっとペコペコする感じなのとキートップが完全に固定していなくて遊びがあって左右に少し傾きますが実用上は問題ありません。
●キー入力回路に８２Ｃ５５を使う
ＮＤ８０Ｚ３．５からの大きな変更点の２番目はキー入力回路と７セグメントＬＥＤ表示回路のＬＳＩ化です。
ＮＤ８０Ｚ３．５ではここにＨＣＭＯＳロジックＩＣとＬＳＴＴＬＩＣを使っていました。
そのロジックＩＣも生産終了が相次いでいて僅かに生産を継続しているものも価格は軒並み従来の倍以上になっています。
そこでキー入力回路にはＮＤ８０Ｚ３．５では完全にユーザーに開放していた８２Ｃ５５を使うこととしました。
実はこれはかってのＴＫ－８０で使われていた回路そのものです。
ＴＫ－８０では８２５５の機能の半分ほどをキーボード回路およびスピーカー出力、カセットテープインターフェース回路に割り当てていました。
ＮＤ８０Ｚ３．５ではその部分をロジックＩＣ回路で代行することによってボードに実装している８２Ｃ５５の全機能をユーザーに開放しました。
今回のＮＤ８０Ｚ４Ｅは上記回路についてはＴＫ－８０に回帰することになります。
ＮＤ８０Ｚ３．５の８２Ｃ５５を利用する２７Ｃ２５６ＷＲＩＴＥＲなどの増設基板に対してはＮＤ８０Ｚ４Ｅの外部に８２Ｃ５５回路基板を増設することで対応します。
●７セグメントＬＥＤ表示回路にＰＩＣを使う
ＮＤ８０Ｚ３．５では７セグメントＬＥＤ表示回路にも多くのロジックＩＣを使っていましたがこの回路もＩＣの価格高騰による原価高を回避するためとＬＥＤをドライブしていた７４ＬＳ１４５の生産中止などの理由で４０ｐｉｎのＰＩＣで置き換える設計としました。
上記のキー入力回路および７セグメントＬＥＤ表示回路の変更はＮＤ８０Ｚ４Ｅに搭載されているＴＫ－８０モニタ、ＮＤ８０ＺモニタプログラムＲＯＭ内のシステムルーチンの変更によって対応しています。
モニターサブルーチンをコールしているユーザープログラムはＮＤ８０Ｚ３．５と同じまま使えますが回路に直接アクセスするようなユーザープログラムではその部分の一部変更が必要になる場合があります。
●ＲＳ２３２Ｃ回路を省きました
ＮＤ８０Ｚ４ＥではＮＤ８０Ｚ３．５に搭載されていたＲＳ２３２Ｃ回路を省きました。
かってのシリアル通信の主力であったＲＳ２３２ＣはＵＳＢに代わって久しく今ではパラレルインターフェースとともに完全にレガシーなものになりました。
ＮＤ８０Ｚ４Ｅではコスト削減の意味もあってＲＳ２３２Ｃ回路を省きました。
●＋５Ｖ電源は附属しません
ＮＤ８０Ｚ３．５では＋５Ｖ電源として＋５Ｖ定電圧電源をキットに附属していたのですがもともとＮＤ８０Ｚ３．５でも消費電流は２００ｍＡ程度と小さくそれはＮＤ８０Ｚ４Ｅでも同じ程度で従来キットに附属していた＋５Ｖ２Ａ電源は過大であることとこれも仕入れ価格が高くなってきていることなどの理由からキットに附属しないこととしました。
ＮＤ８０Ｚ４Ｅでは＋５Ｖ電源はＵＳＢから給電します。
ＮＤ８０Ｚ４ＥはＮＤ８０Ｚ３．５と同様に通常はＷｉｎｄｏｗｓパソコンとＵＳＢ接続してＺＢ３ＢＡＳＩＣを使うことが多いはずでその場合にはＵＳＢケーブルをパソコンと接続することで必要な＋５ＶをＵＳＢによって給電します。
ＮＤ８０Ｚ３．５ではパソコンの保護の観点からボード回路の＋５Ｖ電源回路はＵＳＢの電源ラインには接続されていませんでした。
長年使用してきた経験とパソコンのＵＳＢの電源供給容量の強化から見てＮＤ８０Ｚ４Ｅ程度の電源をＵＳＢから供給しても問題はないと考えＮＤ８０Ｚ４Ｅの電源はＵＳＢケーブルから供給することにしました。
ＮＤ８０Ｚ４ＥはＮＤ８０Ｚ３．５と同様にＴＫ－８０モニタ互換モードやそれを強化したＮＤ８０Ｚモニタを使う場合にはパソコンと接続することなく単独でレガシーなマイコンボードとして使うこともできます。
その場合には携帯電話などの充電に使うＡＣコンセントに接続できるタイプのＵＳＢ充電器を利用します。
なおＮＤ８０Ｚ４ＥにはＵＳＢケーブルは附属しますがＡＣアダプタ型ＵＳＢ充電器は附属しません。
必要な場合には携帯の充電に利用しているものを流用するか百円ショップなどで売られているものを使用するなどしてください。
●ＲＡＭバックアップ回路はありません
ＮＤ８０Ｚ３．５ではＲＡＭのデータをバックアップしておくためのボタン電池回路を搭載していましたが回路を簡略化するためとコスト削減のためにＮＤ８０Ｚ４ＥではＲＡＭバックアップ回路は省きました。
電源を切る（ＵＳＢ接続を外す）とＲＡＭのデータやプログラムは消えてしまいますがパソコンとＵＳＢ接続している場合にはＮＤ８０ＺモニタやＺＢ３ＢＡＳＩＣのＳＡＶＥ／ＬＯＡＤ機能によってパソコンのハードディスクにバイナリファイルやテキストファイルとして保存しておくことができます。
以上ＮＤ８０Ｚ３．５とＮＤ８０Ｚ４Ｅの主な相違点についてざっと説明をしました。
ただ上記の変更点のうち従来のキースイッチについては「操作しているときのカチャカチャ音がいかにもレガシーで楽しい」という感想をユーザーからいただいていることをふまえて価格高にはなりますがＮＤ８０Ｚ４Ｅのキースイッチ部分のみ従来のＮＤ８０Ｚ３．５で使用しているのと同じキースイッチを使うタイプも用意することにしました。

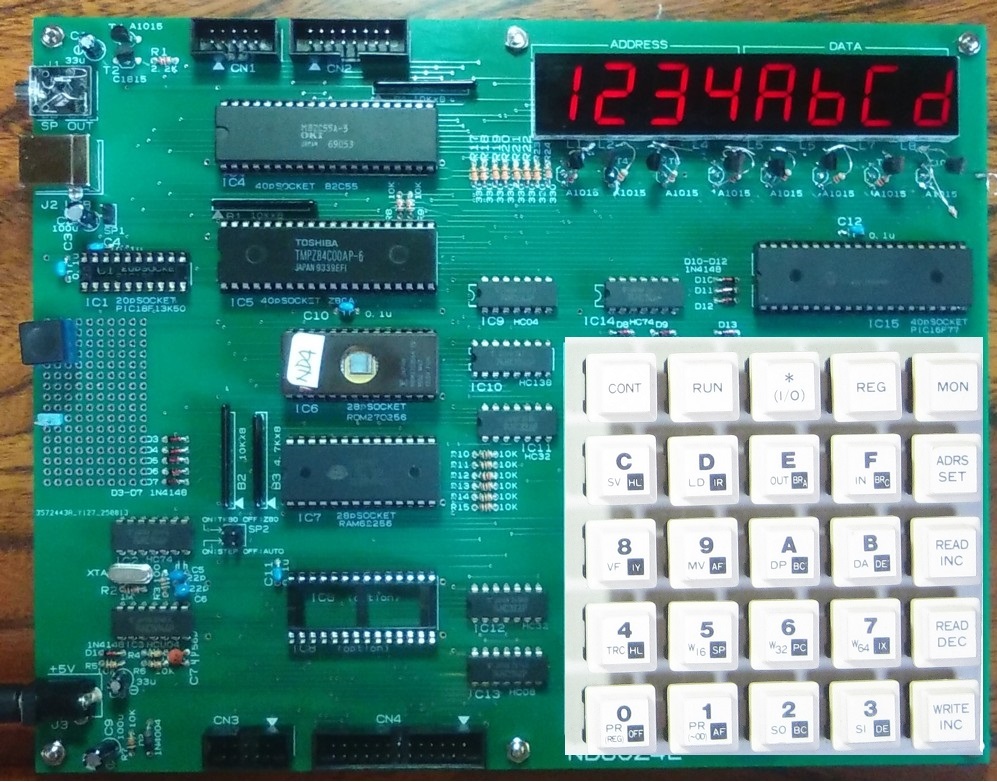

下はそのイメージ写真です。
キースイッチはハメコミ合成です（少しサイズが大きくなってしまいました）。
こちらは製品名をＮＤ８０Ｚ４にしました。
ＮＤ８０Ｚ４ＥのＥはエコノミーの意味です。
ＮＤ８０Ｚ４Ｅの設計変更に着手した当初は従来品のＮＤ８０Ｚ３．５は廃品種にするつもりでした。
ところが思いも依らぬことでＮＤ８０Ｚ３．５の製作記事がラジオの製作の特集号に掲載されました（前回参照）。
ひょっとすると「価格は高くなってもよいから記事で紹介されているＮＤ８０Ｚ３．５と全く同じものが欲しい」というご希望をいただくかもしれません。
そのように考えたのでＮＤ８０Ｚ３．５も価格は高くなりますが当分の間は販売を継続することにしました。
使用しているＩＣの入手が困難になってきていますから入手不能になった時点で販売中止になる可能性があります。
もしＮＤ８０Ｚ３．５をご希望でしたらお早目のご購入をお勧めします。
下はＮＤ８０Ｚ３．５の写真です。
価格と供給開始時期について書く予定だったのですが本日は時間がなくなってしまいました。
次回に書くことにいたします。
