[第312回]



●PIC12F1612(5)MPLABでアセンブル

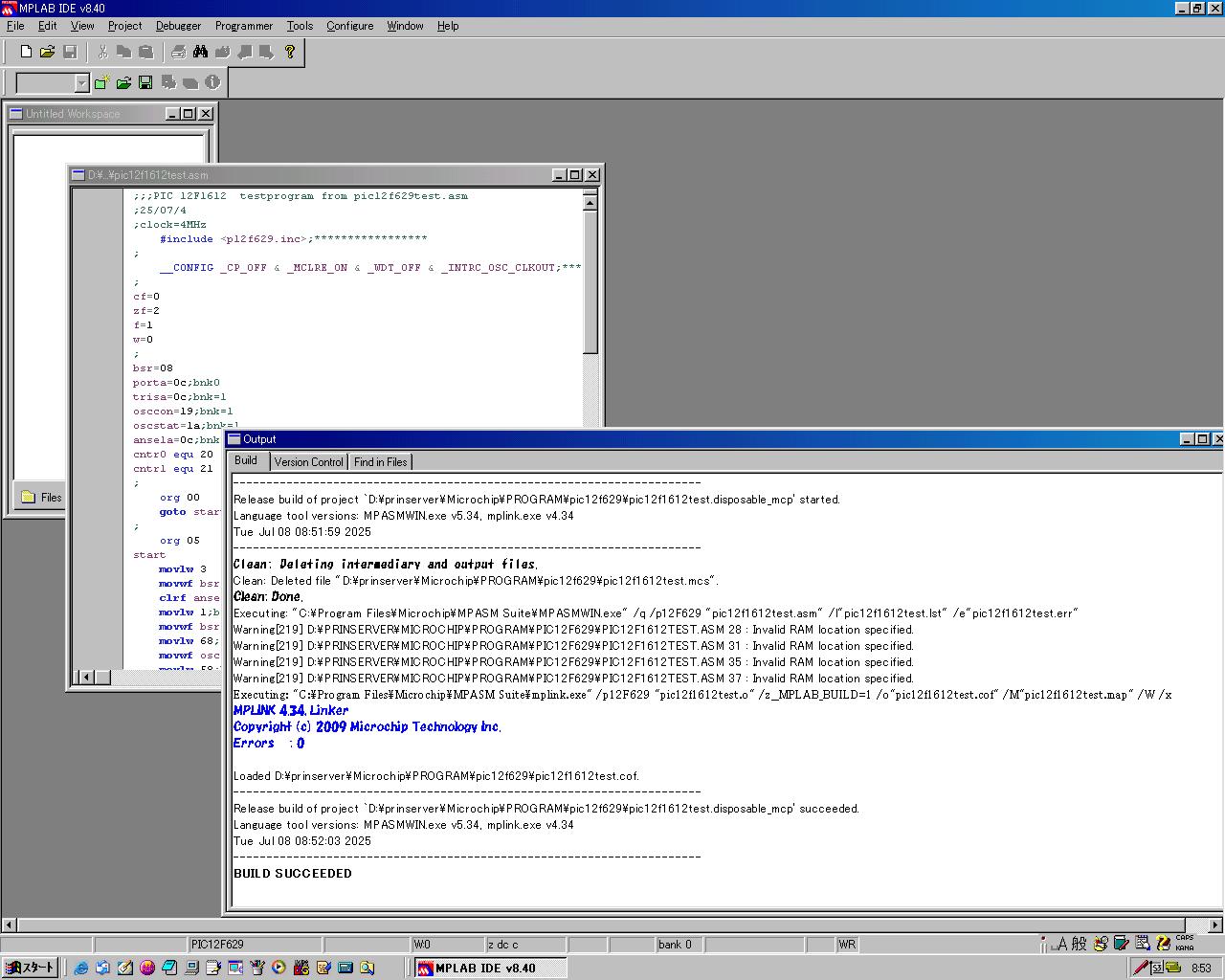

前回作成したPIC12F1612テストプログラムをMPLABでアセンブルしました。



その結果は
Errors :0
BUILD SUCCEEDED
です。
でもよく見るといくつかWarningが出ています。
「警告」ですからエラーではありませんがちょっと気になります。
ASM 28とかASM 31というのはソースプログラムの行番号です。
28、31、35、37の4箇所です。
Invalid RAM location specified
と書かれています。
「無効なRAM領域を割り当てた」というような意味になります。
確認するためにソースプログラムをTeraPadで行番号をつけて表示しました。



28、31、37にあるのはBSR、35はOSCSTATです。
プログラムの先頭でBSRにはアドレスとして08を指定しています。
またOSCSTATには1Aを指定しています。
MPLABはこのプログラムをPIC12F629用のものとしてアセンブルしました。

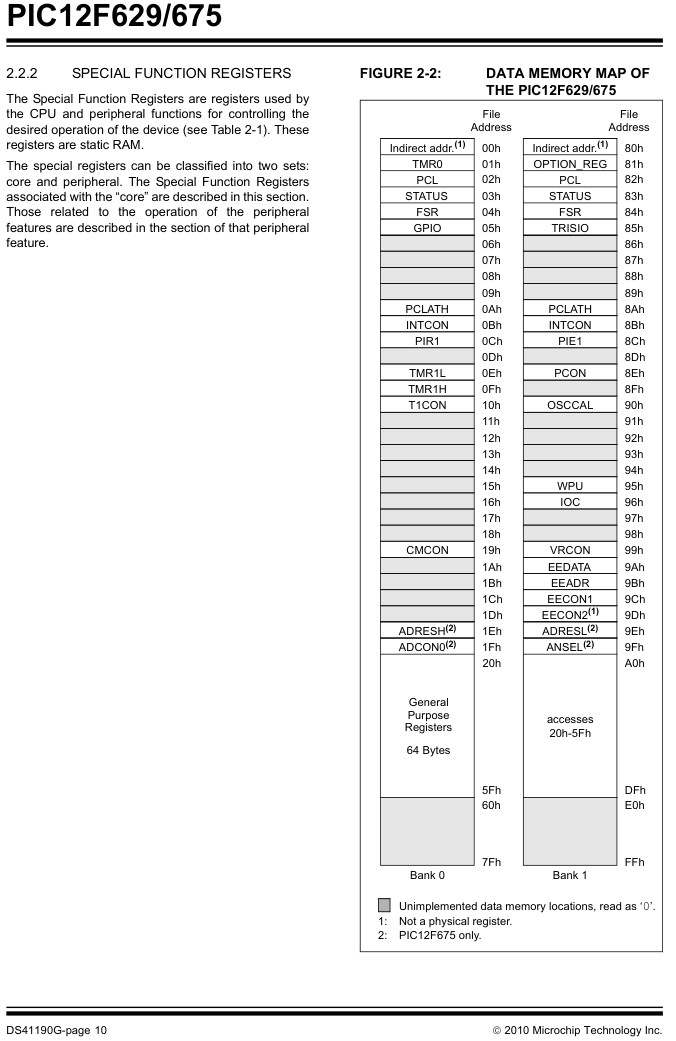

そこでPIC12F629のRAMアドレスを確認してみました。


[出典]Microchip Technology Inc. PIC12F629 Data Sheet

上のマップは[第309回]でお見せしました。
アドレス08、1Aにはアミがかかっています。
PIC12F629では「未定義」です。
未定義のRAMアドレス(SFRのアドレス)に何かを書こうとしているので、それは無効ですよ、という警告が出されたというわけです。
PIC12F629では無効でもPIC12F1612では有効なアドレスです。
しかしMPLABで無効とされたアドレスを指定しても大丈夫なのでしょうか?
下はアセンブルの結果作成されたLISTファイルです(部分)。
MPASM  5.34                PIC12F1612TEST.ASM   7-8-2025  8:52:00         PAGE  1


LOC  OBJECT CODE     LINE SOURCE TEXT
  VALUE

                      00001 ;;;PIC 12F1612  testprogram from pic12f629test.asm
                      00002 ;25/07/4
                      00003 ;clock=4MHz
                      00004         #include <p12f629.inc>;*****************;*****************
                      00001         LIST
                      00002 ; P12F629.INC  Standard Header File, Version 1.04    Microchip Technology, Inc.
                      00258         LIST
                      00005 ;
2007   3FF5           00006         __CONFIG _CP_OFF & _MCLRE_ON & _WDT_OFF & _INTRC_OSC_CLKOUT;***************
                      00007 ;
  00000000            00008 cf=0
  00000002            00009 zf=2
  00000001            00010 f=1
  00000000            00011 w=0
                      00012 ;
  00000008            00013 bsr=08
  0000000C            00014 porta=0c;bnk0
  0000000C            00015 trisa=0c;bnk=1
  00000019            00016 osccon=19;bnk=1
  0000001A            00017 oscstat=1a;bnk=1
  0000000C            00018 ansela=0c;bnk=3
  00000020            00019 cntr0 equ 20
  00000021            00020 cntr1 equ 21
                      00021 ;
0000                  00022         org 00
0000   2805           00023         goto start
                      00024 ;
0005                  00025         org 05
0005                  00026 start
0005   3003           00027         movlw 3
Warning[219]: Invalid RAM location specified.
0006   0088           00028         movwf bsr
0007   018C           00029         clrf ansela
0008   3001           00030         movlw 1;bsf STATUS,5 ;bank 1
Warning[219]: Invalid RAM location specified.
0009   0088           00031         movwf bsr
000A   3068           00032         movlw 68;PLL disenable,intosc=4MHz
000B   0099           00033         movwf osccon
000C   3058           00034         movlw 58;HFINTOSC
Warning[219]: Invalid RAM location specified.
000D   009A           00035         movwf oscstat
000E   018C           00036         clrf trisa;clrf TRISIO
Warning[219]: Invalid RAM location specified.
000F   0188           00037         clrf bsr;bcf STATUS,5;bank 0
                      00038 ;
0010                  00039 loop
0010   018C           00040         clrf porta;clrf GPIO
0011   201C           00041         call t0_5s
0012   30FF           00042         movlw 0ff
0013   008C           00043         movwf porta;movwf GPIO
0014   201C           00044         call t0_5s
0015   2810           00045         goto loop
                      00046 ;

Warningが出ているところを見ると
0006 0088 movwf bsr
0009 0088 movwf bsr
000D 009A movwf oscstat
000F 0188 clrf bsr
となっています。
最初の4桁はマシン語プログラムのアドレスです。
次の4桁はマシン語コードです。
次の5桁は行アドレスなので省略しました。
最後はソースプログラムのニーモニック命令です。
マシン語コードの末尾の7ビットがレジスタアドレスを示しています。
bsrが08、oscconが1Aに置き換えられていることが分かります。
PIC12F1612のSFRは[第310回]で説明しました。
どちらも正しく置き換えられていることがわかります。

ところで。
問題のCONFIGです。
上のリストの先頭を見るとCONFIG行は
2007 3FF5になっています。
下はアセンブルの結果作成されたHEXファイルです。
:020000040000FA
:020000000528D1
:06000A00033088008C01A8
:10001000013088006830990058309A008C018801BE
:100020008C011C20FF308C001C201028FA30A0000E
:100030000000A00B18280800FA30A1001620162096
:06004000A10B1E280800C0
:02400E00F53F7C
:00000001FF

CONFIG行はファイルの終わりに記述されます。
02400E00F53F7C
です。
HEXファイルについてはどこかで説明したと思います(どこだか忘れてしまいました)。

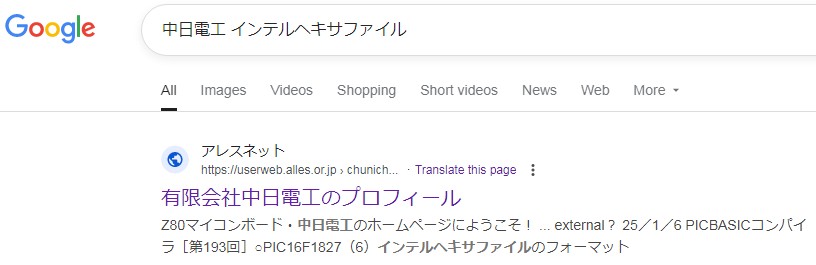

こんなときにはGoogleが役に立ちます。
「中日電工 インテルヘキサファイル」で検索すると、ほらトップに表示されました。

しっかり「備忘録」として役に立っています。
えっと。
「PICBASICコンパイラ」[第193回]で説明しておりました。

リストファイルのアドレスは2007ですがHEXファイルでは400Eになっています。
PICプログラムは16ビット表記ですがHEXファイルは8ビットのファイルなので16ビットアドレスの2007を8ビットのアドレスにすると400Eになります。
またリストファイルのマシン語コードも16ビット(8ビット×2桁)を上位8ビット下位8ビットの順で記述していますがHEXファイルはそこを8ビットアドレスの順に表記しています。
リストファイルの3FF5はHEXファイルではF53Fになっています。
ここはPIC12F629のCONFIGのままですから変更が必要です。
最後の仕上げです。
上のHEXファイルをTeraPadで開いて下のように書き換えました。
:020000040000FA
:020000000528D1
:06000A00033088008C01A8
:10001000013088006830990058309A008C018801BE
:100020008C011C20FF308C001C201028FA30A0000E
:100030000000A00B18280800FA30A1001620162096
:06004000A10B1E280800C0
:02400E00FC317C
:00000001FF

PIC12F1612の今回のテストプログラムではCONFIG1の値は31FCにすればよいはずです。
PICのCONFIGは実にわかりにくいです。
それで駄目なら考え直します。
なお書き換えた行の末尾のチェックサムはPICWRITERでは参照していませんからもとのままにしておきます。

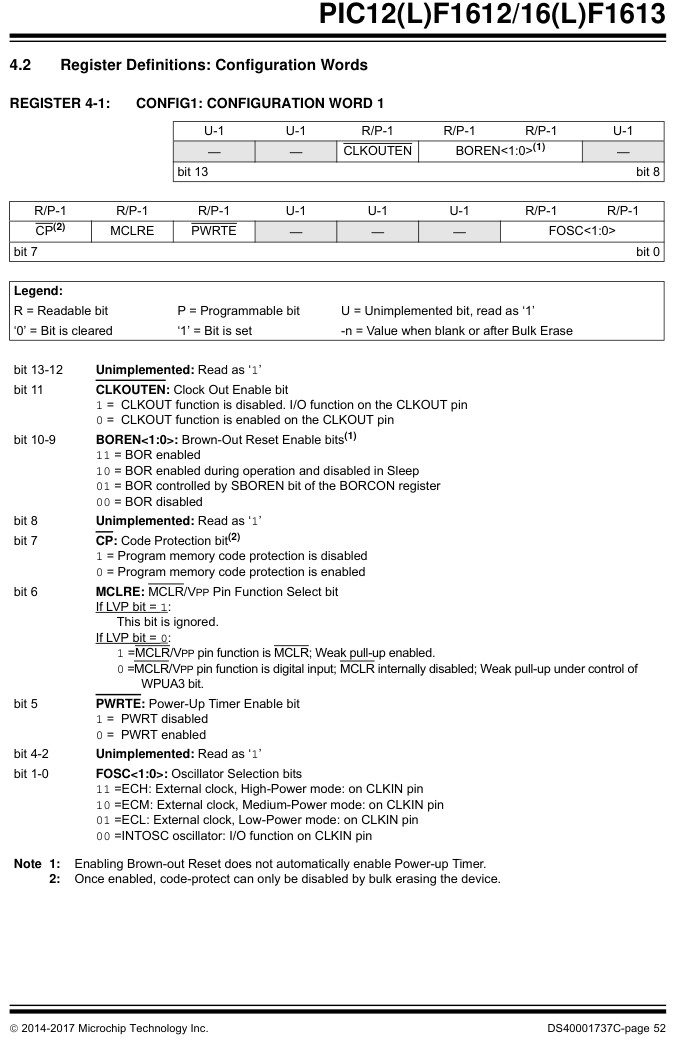

下はPIC12F1612のCONFIG1です。


[出典]Microchip Technology Inc. PIC12F1612 Data Sheet

ひとつ気になる点があります。
PIC12F1612のCONFIGはCONFIG1のほかにCONFIG2があります。
CONFIG2は何も定義していませんからデフォルトのままになるはずです。
それでよいかという疑念です。

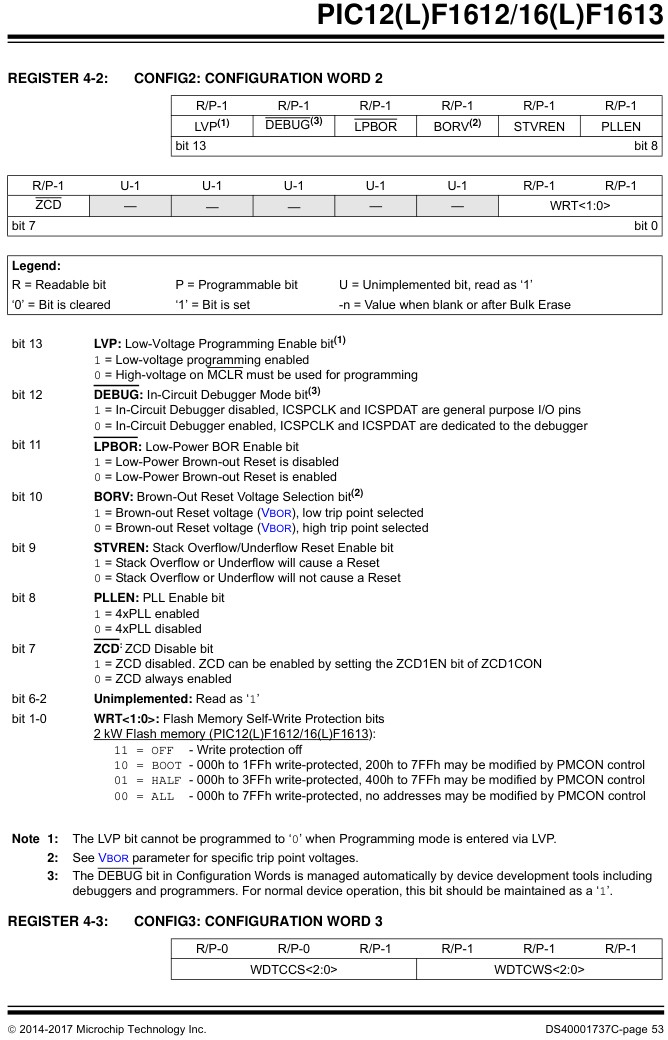

下はPIC12F1612のCONFIG2です。


[出典]Microchip Technology Inc. PIC12F1612 Data Sheet

bit 8のPLLENがちょっと気になります。
実行してみればわかると思います。
